«Como arquitectos, creemos firmemente que la arquitectura puede cambiar positivamente la vida de las personas. El convento es un proyecto en el que estamos involucrados, tanto profesional como humanamente, desde hace muchos años. No se trataba solo de crear un edificio, sino también de comprender la naturaleza profunda del lugar donde íbamos a diseñar.
Salvador de Bahía es un lugar especial, donde la cultura occidental se fusiona con la cultura africana para fomentar un sincretismo cultural y religioso único. Pero sus suburbios también son lugares muy frágiles y peligrosos, donde la violencia y el crimen son el paradigma con el que la gente se enfrenta a diario. El convento está ubicado en este contexto, en el barrio São Cristóvão, uno de los más pobres y peligrosos de Salvador. Aquí, la buena arquitectura puede ser un antídoto a la marginalidad a la que están condenadas millones de personas en los suburbios de todo el mundo. Es un signo de respeto y dignidad.»
Cesare Querci, arquitecto de Mixtura.
El edificio tiene la tipología clásica conventual introvertida, articulada en torno a cinco claustros verdes y facilitando que el viento que sopla de levante pueda circular, entre los 6 edificios del conjunto, unidos por una gran cubierta de madera que les da unidad: un refectorio al sur de una iglesia situada en el centro, con la sacristía y salón de recepciones al norte.
Entre la sacristía y los edificios de administración hacia el noreste se encuentra la biblioteca, un volumen de policarbonato translúcido suspendido sobre cuatro pilares de madera de cumarú que en la noche se convierte en una linterna luminosa. Al sureste está el edificio que alberga las celdas de los monjes y monjas, el único edificio de 3 pisos que consta de una estructura de hormigón prefabricado. El conjunto está rodeado por un exoesqueleto de madera que alberga la galería de distribución y los sistemas de parasoles de madera necesarios para evitar el sobrecalentamiento de los muros y garantizar el resguardo del agua de lluvia.
Siendo un edificio religioso, estaba claro que también debía encarnar valores simbólicos para todos los fieles que lo frecuentarían, una comunidad en constante crecimiento, acostumbrada a vivir en un contexto muy degradado y muchas veces marginado. Un edificio especial que es familiar al mismo tiempo. Un lugar seguro para llamar hogar.
Convento de la Fraternidad Franciscana de Betania por Mixtura. Fotografía por Cesare Querci.
Está compuesto por edificios de baja tecnología, donde las texturas de la madera diseñan la estructura y el revestimiento, lo que le da al edificio una fuerte identidad arquitectónica que se ve reforzada por el uso de mano de obra artesanal local y técnicas tradicionales de enfriamiento.

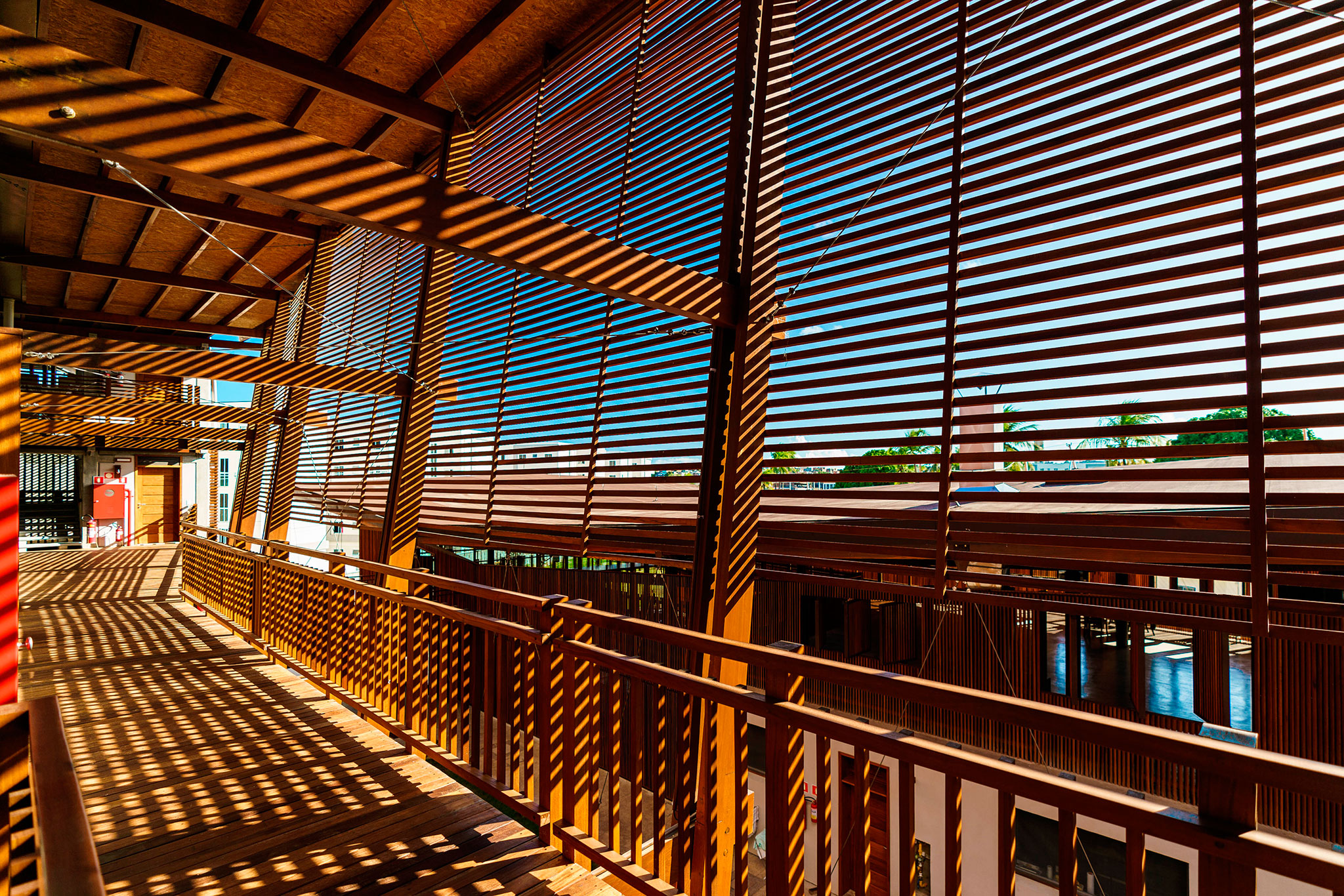

Grandes cubiertas de madera y «brise-soleil» protegen los edificios de la radiación solar directa, mientras que las paredes permeables y los paneles giratorios ajustables mantienen las habitaciones ventiladas de forma natural, lo que resulta en un confort ecológico sin el uso de sistemas mecánicos.
El complejo fue proyectado para combinar la máxima eficiencia energética con el mínimo impacto ambiental, ayudado en gran parte por el uso de paneles fotovoltaicos y sistemas de recuperación de agua de lluvia.
Convento de la Fraternidad Franciscana de Betania por Mixtura. Fotografía por Cesare Querci.
Descripción del proyecto por Mixtura
1 premisa
El proyecto del nuevo Convento de la Fraternidad Franciscana de Betania en Salvador de Bahía nos ha involucrado profesional y humanamente durante muchos años. No se trataba solo de proyectar un convento como edificio, sino también de entender profundamente la naturaleza del lugar donde iríamos a proyectar. Salvador de Bahía es un lugar especial, donde la cultura occidental se fusiona con la africana, traduciéndose en un sincretismo cultural y religioso muy singular.
Lo que te llama la atención de Salvador es la sonrisa de los pueblos, la naturaleza generosa y el clima tropical, pero también el peligro estremecedor de sus frágiles suburbios, contextos difíciles de enmarcar de manera única, donde la violencia y el crimen son el paradigma con el que la gente está acostumbrada a tratar todos los días.
El Convento está ubicado en este contexto, en el barrio de São Cristóvão, uno de los más pobres y peligrosos de Salvador, donde cada nueva arquitectura puede ser una oportunidad de redención social.
Convento de la Fraternidad Franciscana de Betania por Mixtura. Fotografía por Cesare Querci.
Ya sea una iglesia, una plaza, una escuela o, como en este caso, un convento, la arquitectura puede ser un antídoto contra la marginación a la que están condenadas millones de personas en muchos suburbios del mundo. Un signo de respeto y dignidad.
Queríamos crear un edificio especial pero al mismo tiempo «fácil de entender». Un lugar hospitalario y seguro al que llamar hogar, que representaba la naturaleza de los clientes, religiosos dedicados a la oración pero también a la hospitalidad, a los momentos de celebración y a los de compartir, propios del carisma franciscano y mariano que los distingue.
Así, como un gran árbol que ofrece al viajero sombra y cobijo del sol y la lluvia, el Convento Nuevo acogerá a la comunidad local ofreciendo un lugar de suspensión del tiempo y el espacio convencionales.
2 «Il complesso conventuale»
2.1 El contexto
El Convento está situado en el barrio de São Cristóvão, uno de los más peligrosos y frágiles de Salvador.
La Fraternidad Franciscana de Betania está allí desde 2010, aunque en una estructura temporal, y en 2012 creó un jardín de infancia para más de 100 niños de las favelas vecinas, como parte de un proyecto social más amplio que, tras la finalización del convento, verá la realización de una escuela.
La importancia de crear un edificio conventual en una zona como esta va más allá de su función puramente espiritual: significa crear un lugar de encuentro seguro para una comunidad muy numerosa.
2.2 El programa funcional
El proyecto del nuevo convento se realizó a través de un largo proceso participativo que nos permitió enfocarnos en un programa funcional complejo que combinaba las solicitudes relacionadas con el estilo de vida de los clientes, religiosos dedicados a la oración, la hospitalidad y la vida fraterna, con la necesidades derivadas de las condiciones climáticas y sociales del lugar.
El proyecto se realizó en parte en Italia y en parte en Brasil, para comprender a fondo la espiritualidad del cliente y el significado de crear un convento en un contexto tan particular.
Convento de la Fraternidad Franciscana de Betania por Mixtura. Fotografía por Cesare Querci.
Viviendo la vida del convento comprendimos cuán importante era organizar los espacios en torno a las reglas que marcan el día, reglas compuestas de momentos individuales de oración y momentos de compartir, pero al mismo tiempo cómo las condiciones a menudo extremas del clima subtropical, influyen en el estilo de vida.
Dado que el edificio no contaba con sistemas mecánicos de aire acondicionado, era necesario ofrecer protección contra el sol y resguardo de la lluvia pero al mismo tiempo dejar que el aire fluya entre los edificios.
Siendo un edificio religioso, estaba claro que también debía encarnar valores simbólicos para todos los fieles que lo frecuentarían, una comunidad en constante crecimiento, acostumbrada a vivir en un contexto muy degradado y muchas veces marginado. Un edificio especial que es familiar al mismo tiempo. Un lugar seguro para llamar hogar.
2.3 El concepto planimétrico

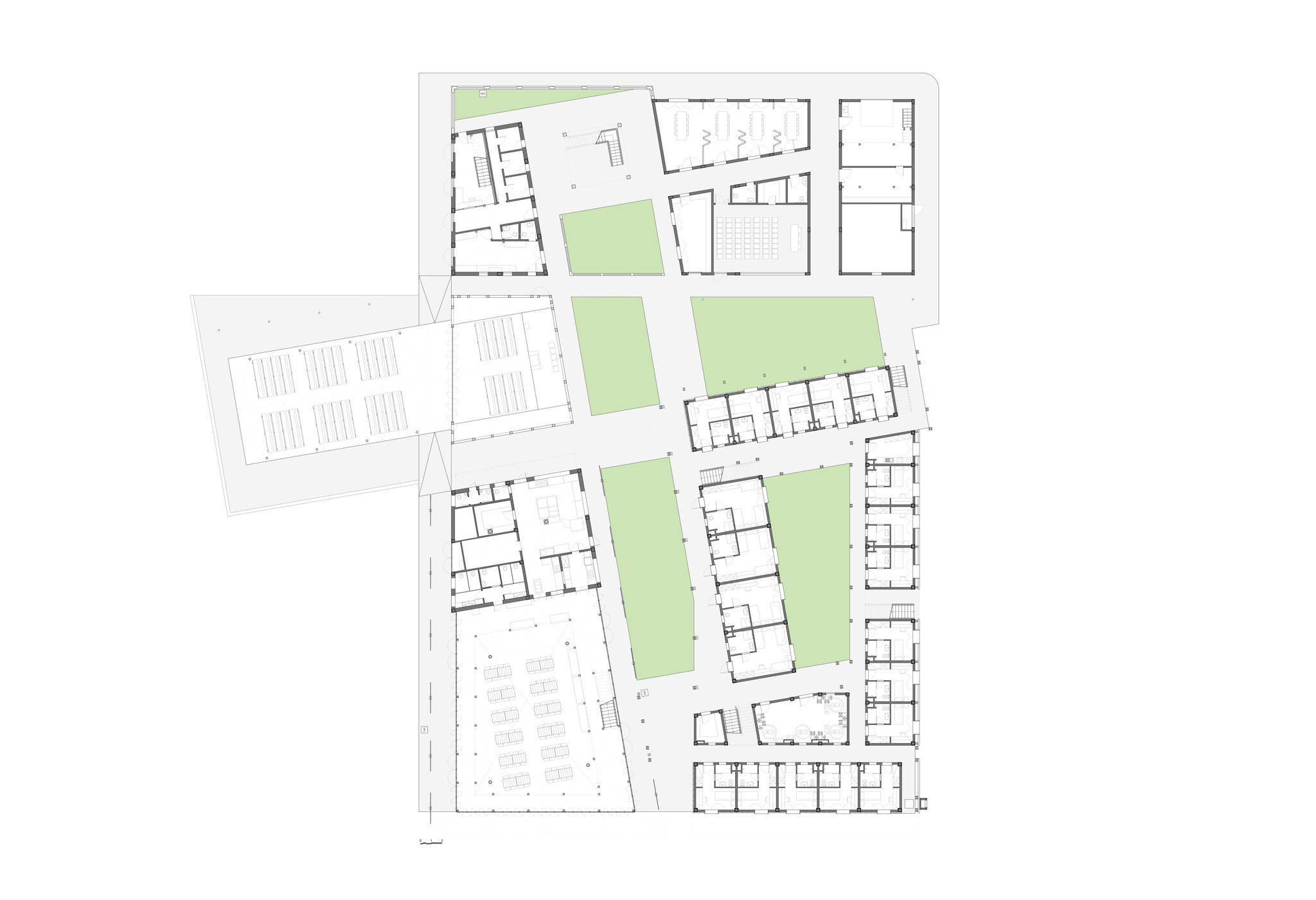

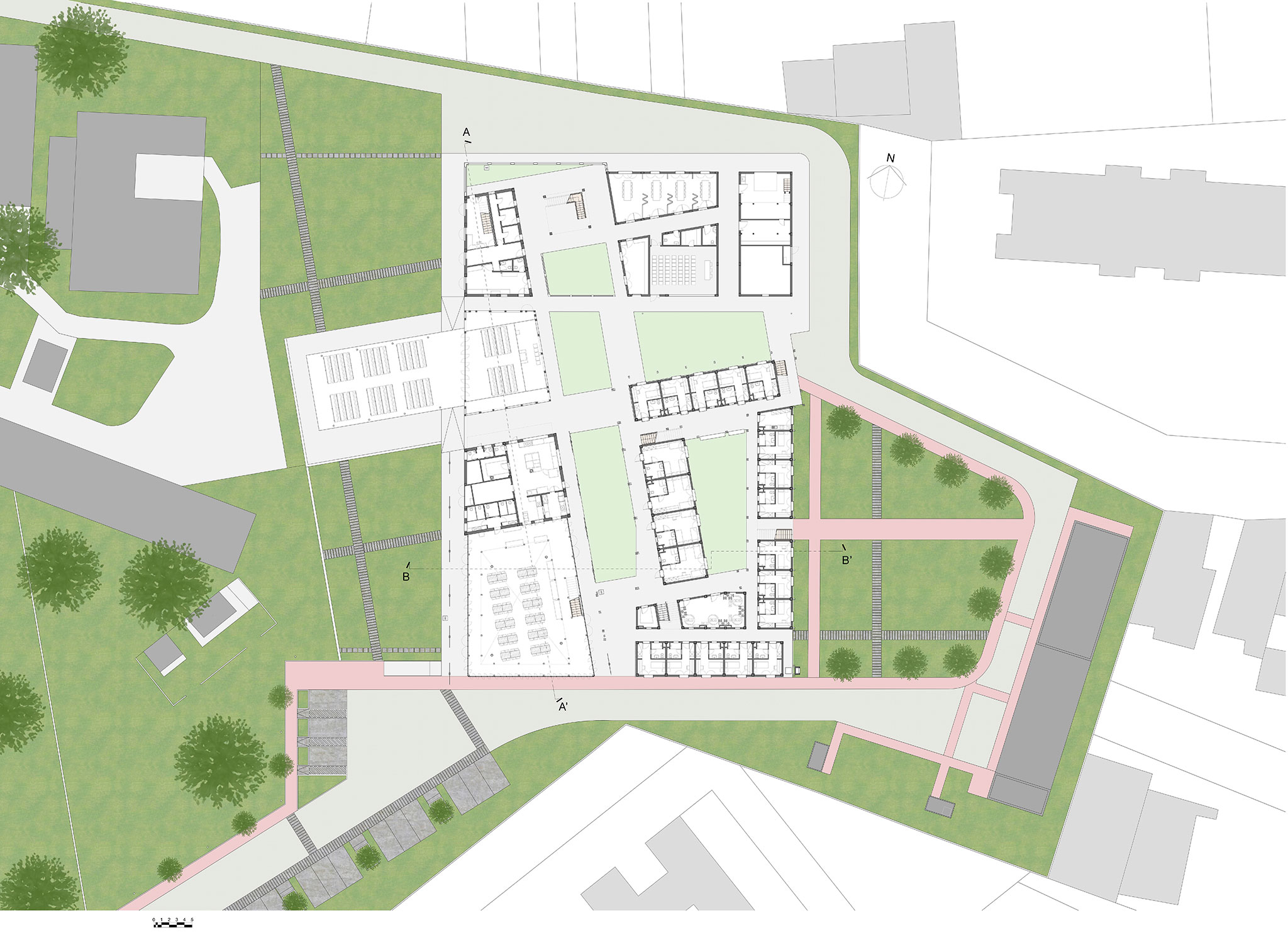

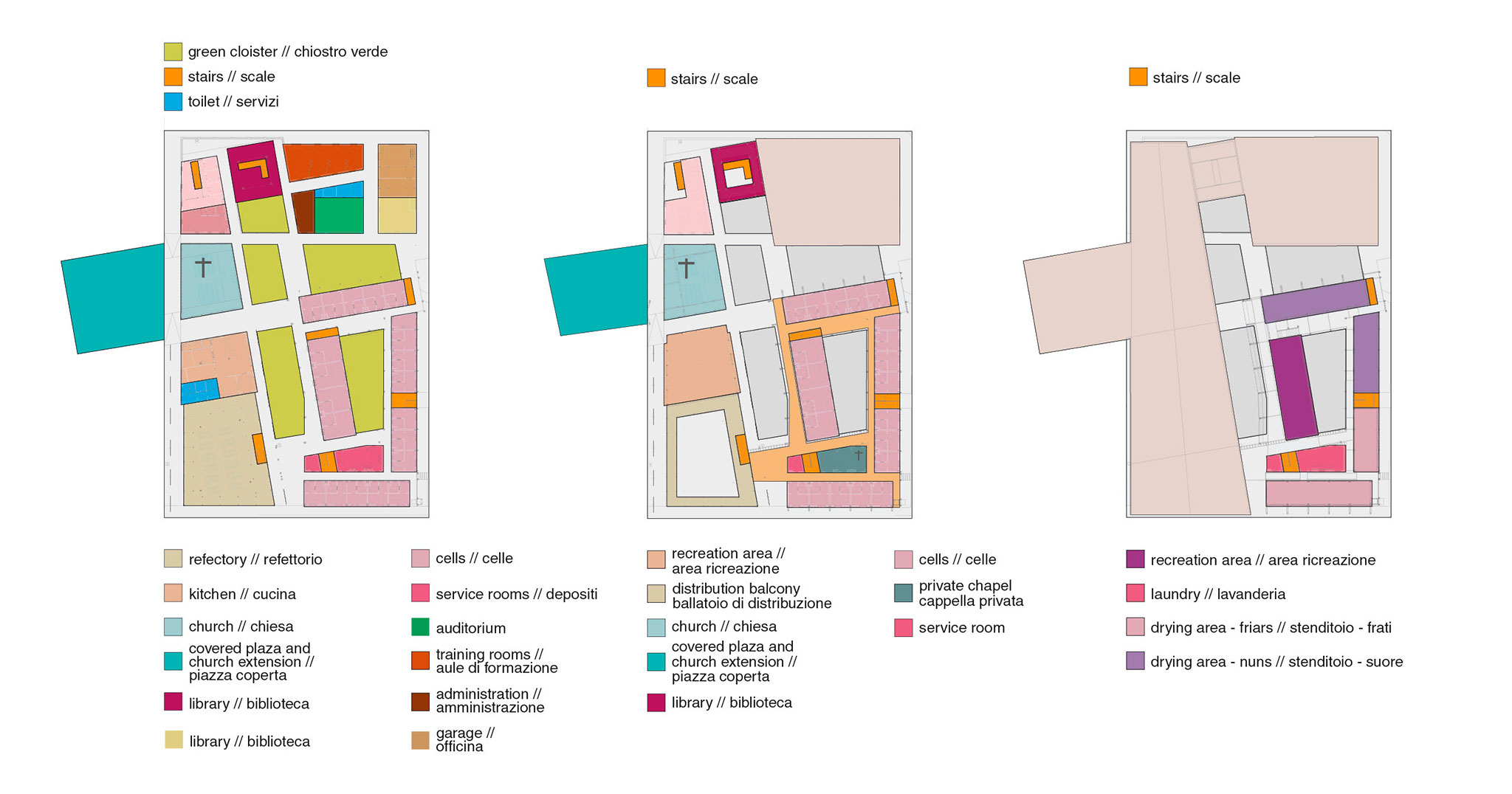

Planimétricamente, reinterpretamos la clásica tipología conventual introvertida multiplicando el número de claustros y afinando los edificios para permitir que el viento, que sopla constantemente de levante, llegue a todos los edificios y espacios abiertos. La morfología del convento se articula en torno a cinco claustros verdes: al oeste, frente a la puerta de acceso y a la vía principal municipal, se encuentra la parte pública del conjunto, dedicada a la recepción, con el refectorio al sur, la iglesia en el centro y la sacristía y salón de recepciones al norte. Estos edificios, aunque autónomos y reconocibles, están ideal y formalmente unidos por una gran cubierta de madera que les da unidad arquitectónica. Frente a la capilla, en continuidad con la gran cubierta, hay una plaza cubierta, lugar de reunión que ofrece cobijo del sol durante el día y permite que la iglesia acoja a más de 500 personas sentadas. Entre la sacristía y los edificios de administración hacia el noreste se encuentra la biblioteca, un volumen de policarbonato translúcido suspendido sobre cuatro pilares de madera de cumarú que en la noche se convierte en una linterna luminosa que permite percibir su contenido. Al sureste está el edificio que alberga las celdas de los monjes y monjas, el único edificio de 3 pisos que consta de una estructura de hormigón prefabricado, una tecnología muy difundida y confiable en Salvador. Está rodeada por un exoesqueleto de madera que alberga la galería de distribución y los sistemas de parasoles de madera necesarios para evitar el sobrecalentamiento de los muros y garantizar el resguardo del agua de lluvia.
Convento de la Fraternidad Franciscana de Betania por Mixtura. Fotografía por Cesare Querci.
2.4. estrategias bioclimáticas
El conjunto, que no cuenta con sistemas de ventilación mecánica, busca potenciar las peculiaridades climáticas del contexto. Desde el océano, hacia el este, sopla una brisa constante, por lo que el edificio se fragmentó para permitir la circulación del viento dentro del conjunto, en una sucesión de compresiones y descompresiones espaciales. Cada edificio adopta estrategias bioclimáticas de baja tecnología de acuerdo a la función que alberga. Al oeste, donde se ubican los edificios con mayor afluencia de visitantes, las envolventes son permeables al viento, con «brise soleils» y paneles móviles para regular el flujo de aire. Este es el caso del refectorio y la iglesia, donde los brise-soleils tienen la doble función de filtrar la luz y evitar el sobrecalentamiento.
El edificio de recepción y sacristía noroeste, por otro lado, tiene una envolvente de construcción más cerrada para garantizar la privacidad y seguridad adecuadas para las funciones que alberga. Los muros son de hecho de mampostería, con un mayor espesor para aumentar el desplazamiento térmico. Aquí también, 4 paneles de altura completa le permiten maximizar la circulación de aire si es necesario.

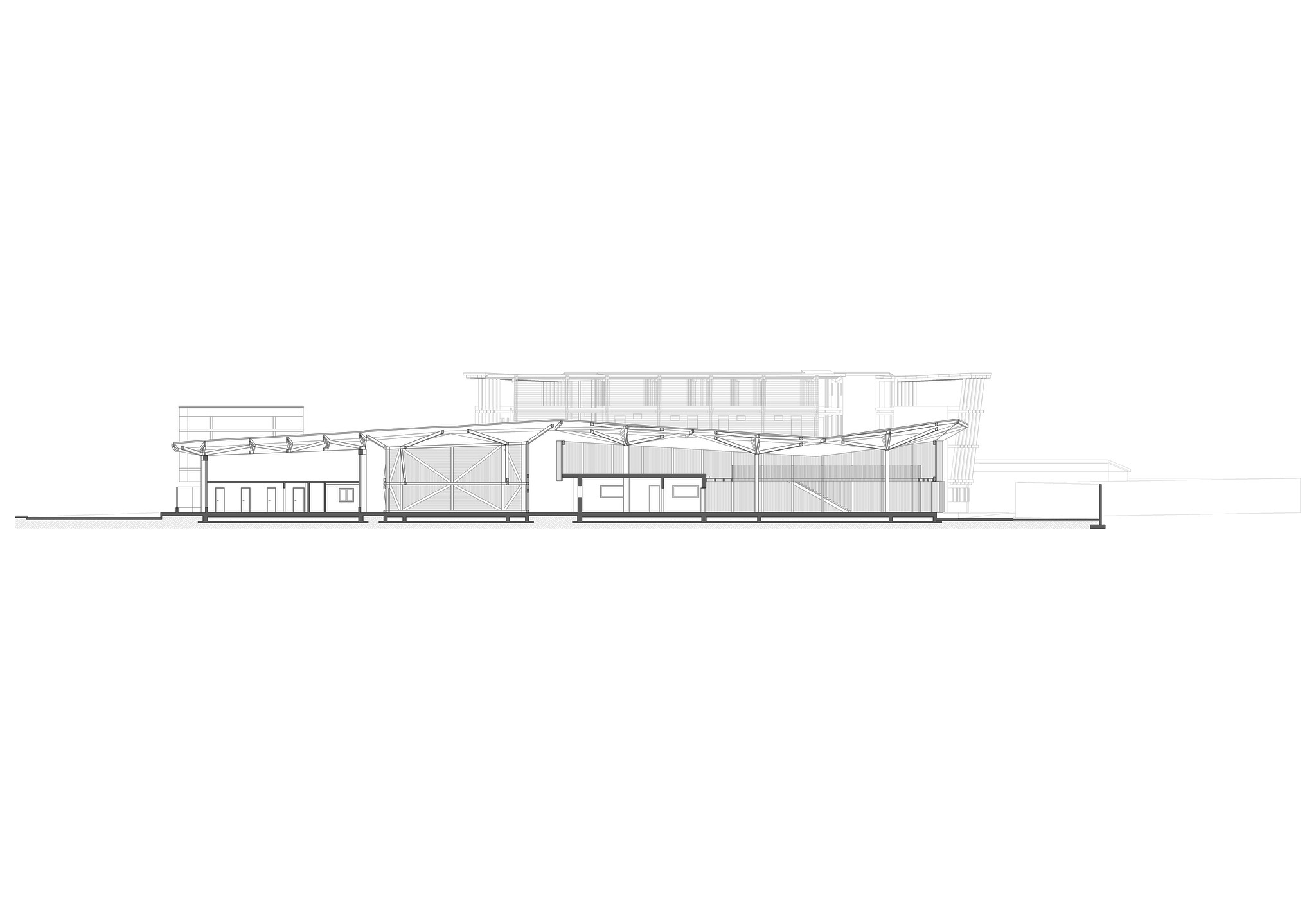

Los tres edificios están protegidos por una gran cubierta, elevada sobre la envolvente del edificio, que favorece la salida del aire caliente, ayudando a mantener el confort ambiental incluso en las épocas más calurosas del año.
Convento de la Fraternidad Franciscana de Betania por Mixtura. Fotografía por Cesare Querci.
Contigua a la sacristía se encuentra la biblioteca, que destaca como un cuerpo independiente del resto del edificio y tiene un revestimiento de policarbonato translúcido. Totalmente diáfano en planta baja, aprovecha el efecto chimenea para refrescar las estancias. Al noroeste, sin embargo, el edificio con la sala capitular, las salas de formación y el taller adopta las mismas estrategias que la sacristía/secretaría, con cubierta ventilada elevada.
El edificio de alojamiento, el único de 3 plantas, tiene una estructura prefabricada de hormigón armado rodeada por un exoesqueleto de madera. Aquí la distribución se encomienda a balcones exteriores, resguardados de la lluvia y el sol y cubiertos con sistemas de parasoles de madera. La ventilación cruzada está garantizada en cada celda con sistemas de persianas venecianas sobre las puertas y ventanas.
El uso de paneles fotovoltaicos para la producción de electricidad, agua caliente y la recuperación de agua de lluvia hacen que el conjunto del convento sea casi completamente autosuficiente desde el punto de vista energético.
2.5 El lenguaje arquitectónico
Las estrategias climáticas, los valores simbólicos y las necesidades tecnológicas derivadas del contexto socioeconómico han dado vida al lenguaje arquitectónico. La fragmentación planimétrica, obtenida gracias a la inserción del elemento natural de los claustros verdes, recrea la complejidad urbana en la disposición del convento. Plazas, avenidas y puntos de vista cambiantes y dinámicos se suceden en la alternancia entre espacios abiertos y cerrados.
Cada edificio mantiene su propia identidad arquitectónica, obtenida a través de la declinación del elemento madera que a veces tiene una función bioclimática, a veces es estructura y revestimiento. Los diferentes grados de permeabilidad de la envolvente del edificio se enfatizan cuando se ilumina el convento, dando lugar a transparencias que cambian según la posición del observador.

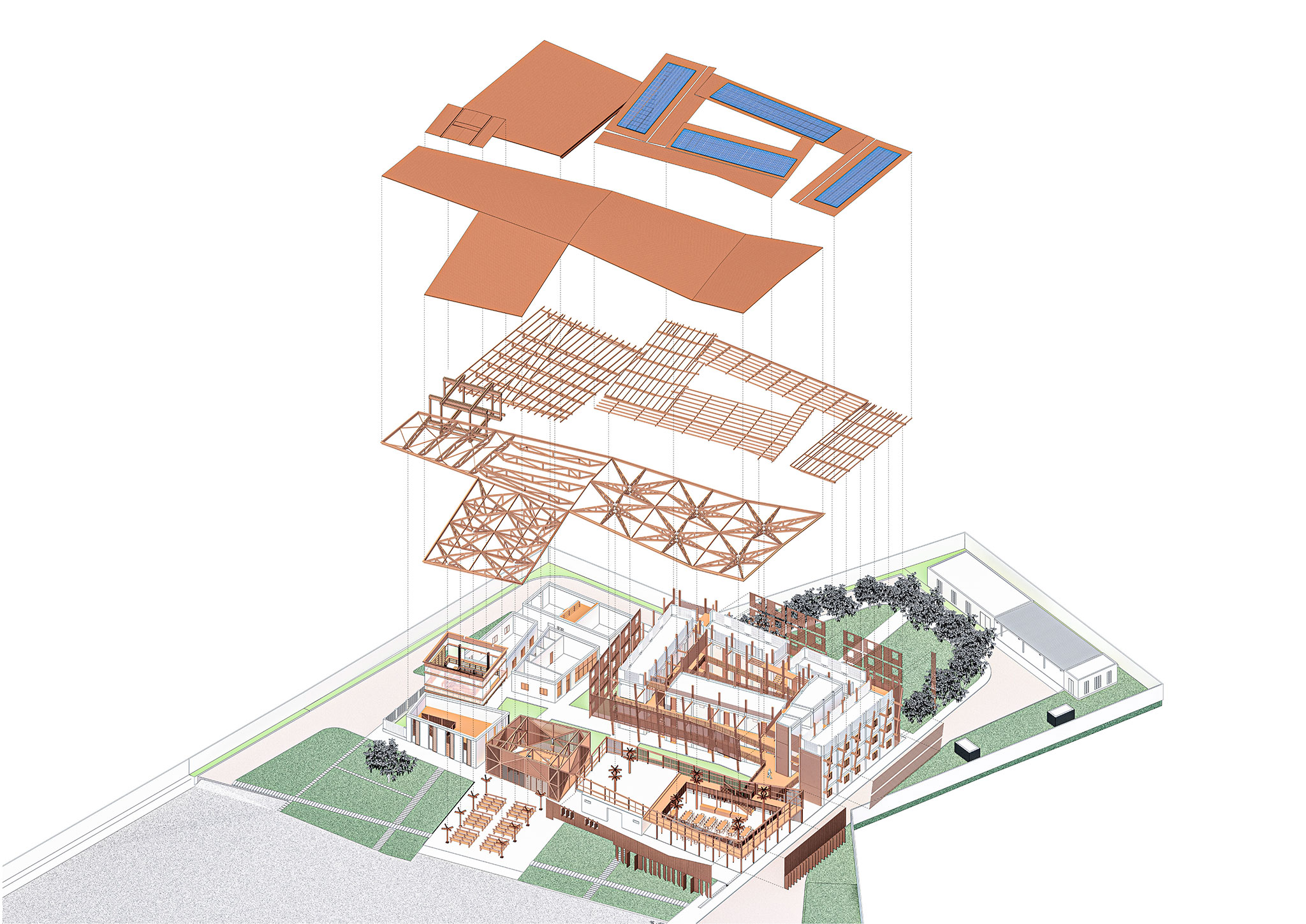

La unión de los distintos edificios se confía a las cubiertas. En la parte occidental, un gran techo protege del sol como un «sombrero» al refectorio, la iglesia y la sacristía. La misma estratagema se utiliza en el edificio de las salas de formación y la sala capitular, así como en los alojamientos. La única emergencia, que deliberadamente se destaca del resto del edificio, es la de la biblioteca, un edificio suspendido sobre cuatro pilares de madera y revestido de policarbonato.
Convento de la Fraternidad Franciscana de Betania por Mixtura. Fotografía por Cesare Querci.
3 «Gli edifici»

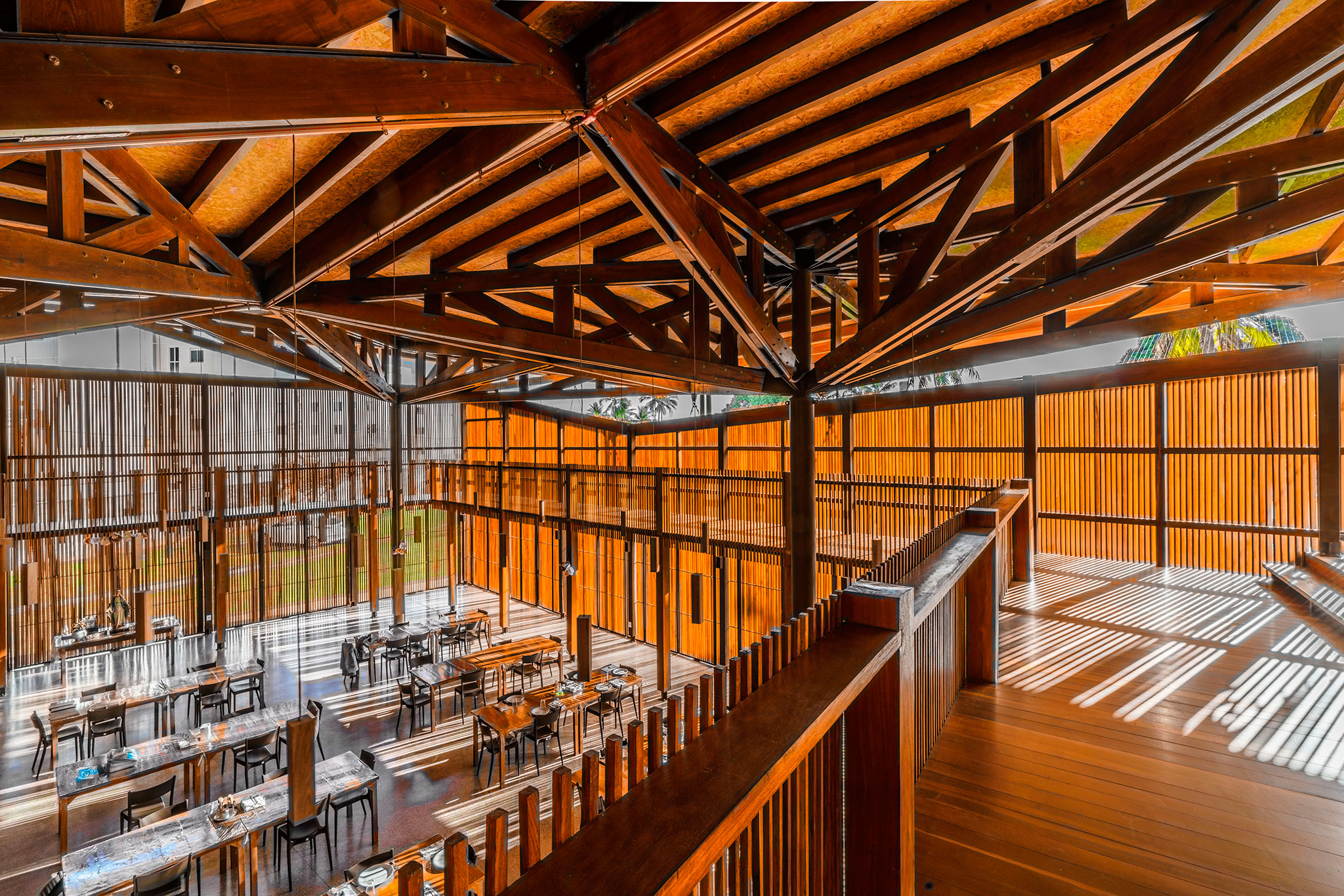

3.1 El refectorio

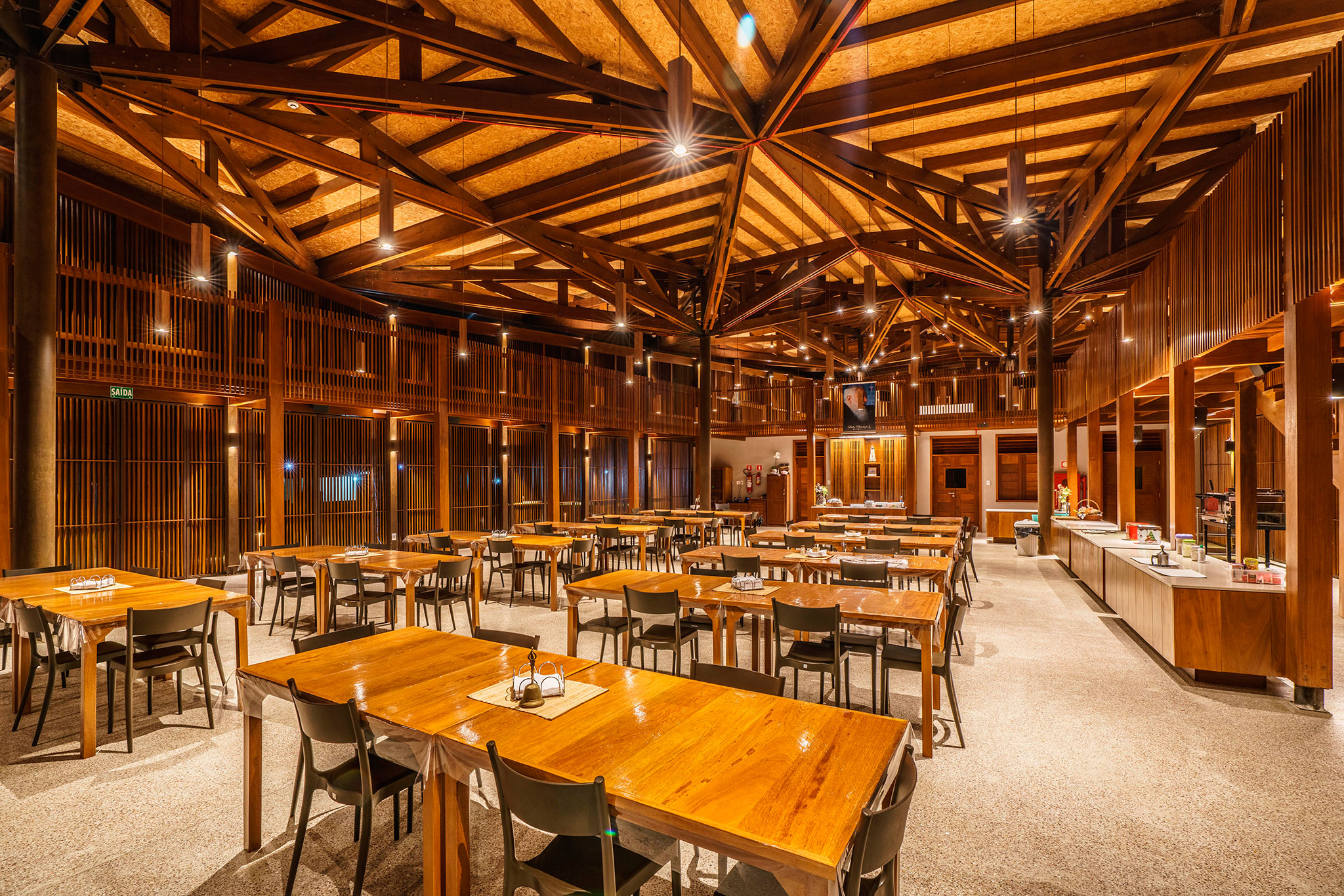

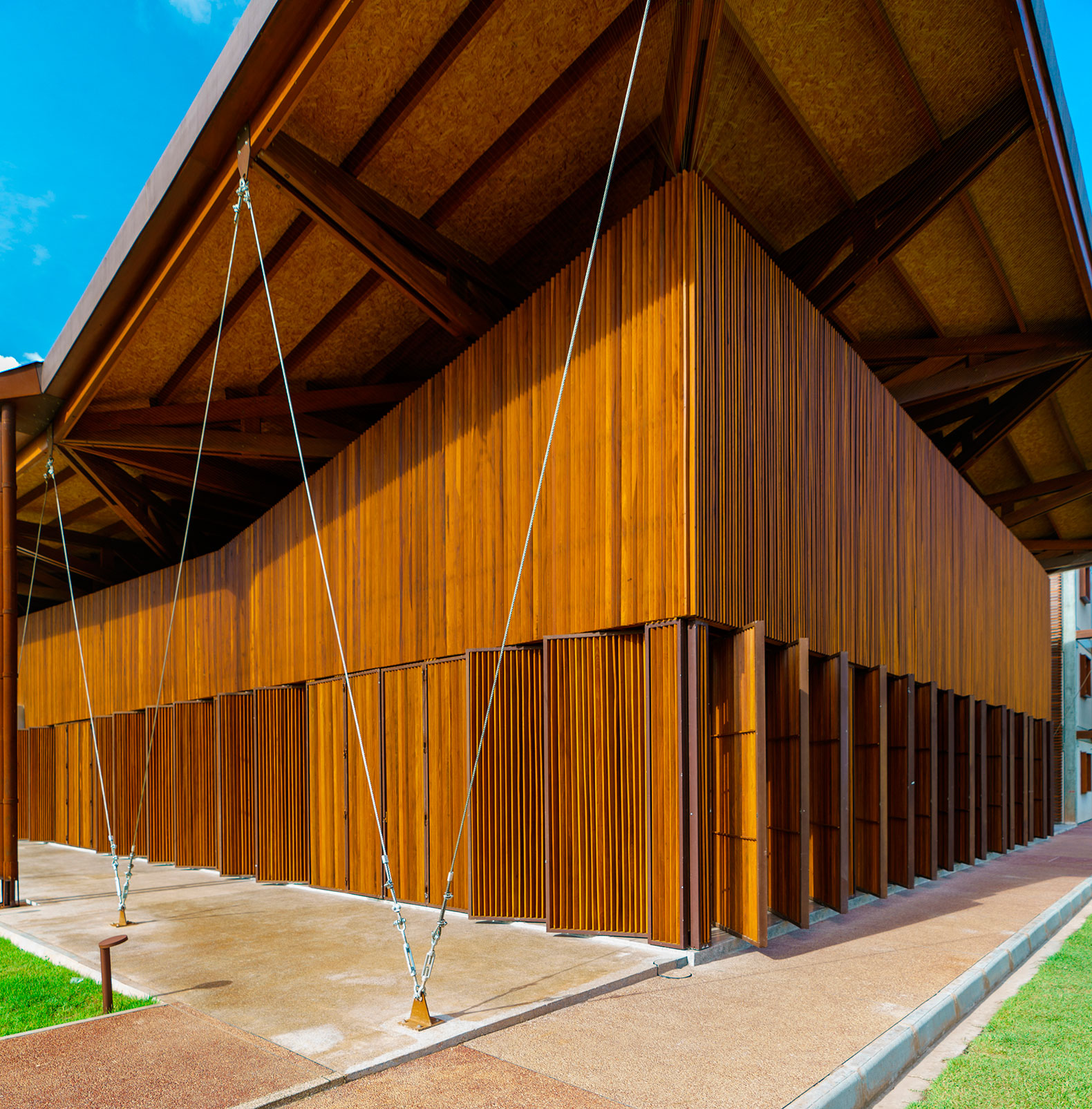

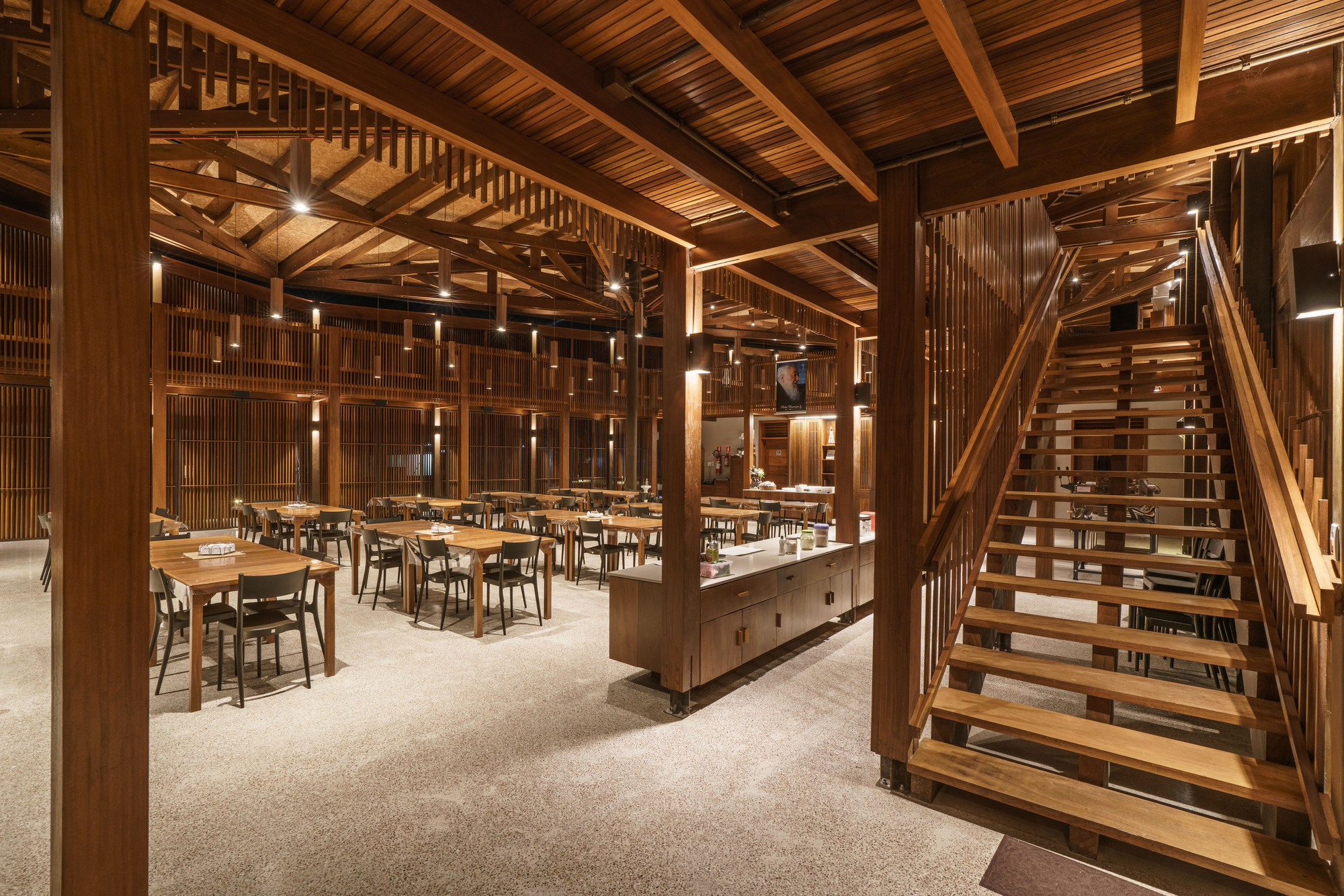

La convivencia y la hospitalidad son dos de las peculiaridades de la Fraternidad Franciscana de Betania y por ello el refectorio es uno de los edificios más representativos de todo el conjunto arquitectónico. Se trata de un edificio permeable, cubierto por una cubierta sostenida por seis pilares de acero corten que lo independizan de la envolvente del edificio. Este último, a modo de cerramiento protegido, se compone de elementos de lamas de madera y paneles pivotantes en planta baja que lo hacen totalmente practicable y al mismo tiempo permiten controlar la circulación del aire en el interior del edificio.

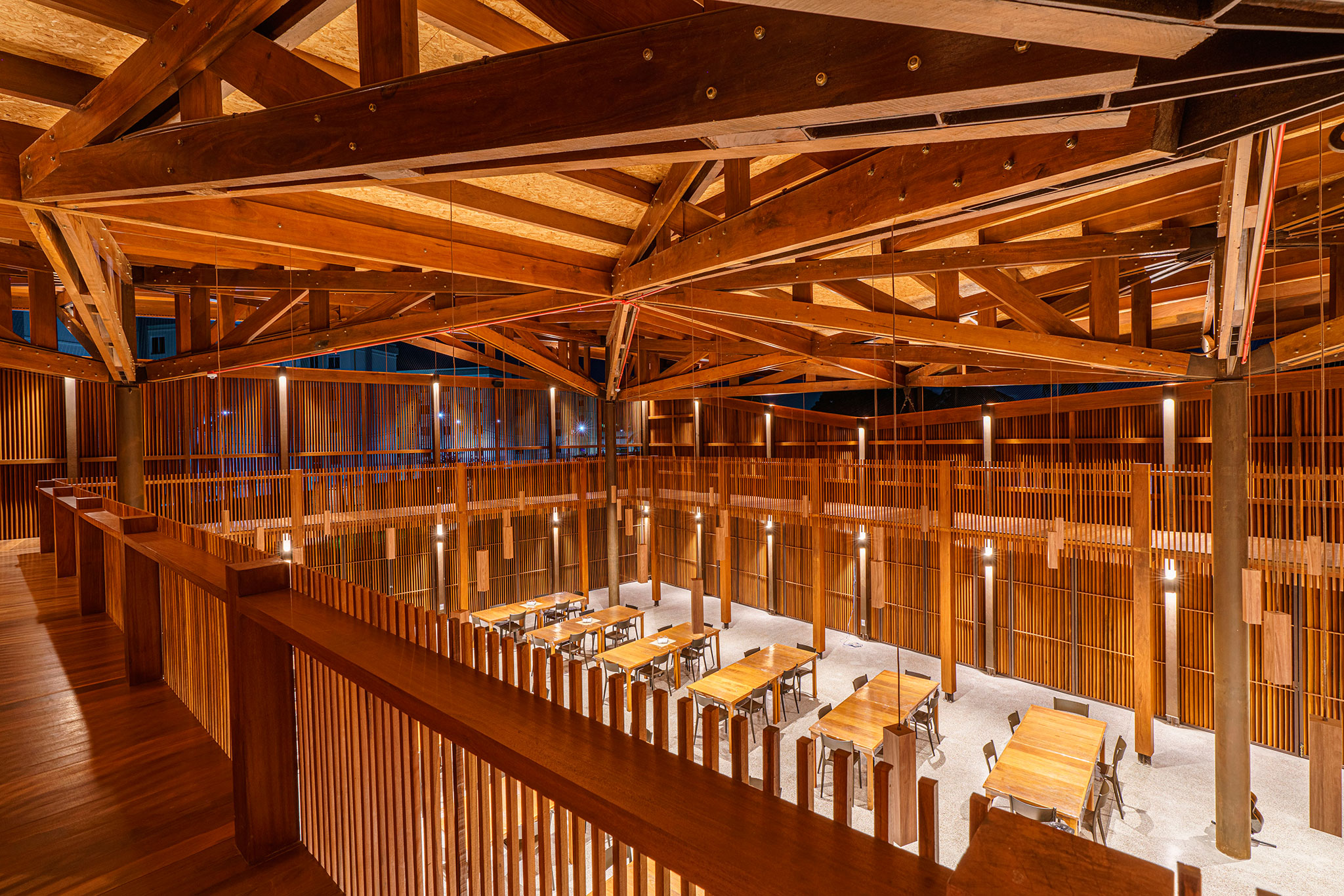

La sala está diseñada como un espacio flexible, que también puede ser utilizado para eventos teatrales y conciertos, aprovechando el balcón que la rodea en el primer piso como un espacio adicional para el público. La imagen del edificio es mutable: compacta a primera vista, a medida que te acercas deja percibir su naturaleza etérea, desmaterializándose a medida que cambia la luz y la posición del observador.
Convento de la Fraternidad Franciscana de Betania por Mixtura. Fotografía por Cesare Querci.
3.2 La sacristía y la recepción
Al noroeste se encuentra el edificio que alberga la sacristía y el salón de recepciones caracterizado por una estructura híbrida en hormigón armado y madera. Para garantizar la seguridad y la privacidad, la envolvente del edificio es de mampostería. Cuatro paneles de altura completa en acero corten y madera que se pueden abrir le permiten controlar la iluminación natural y el flujo de aire dentro del edificio.

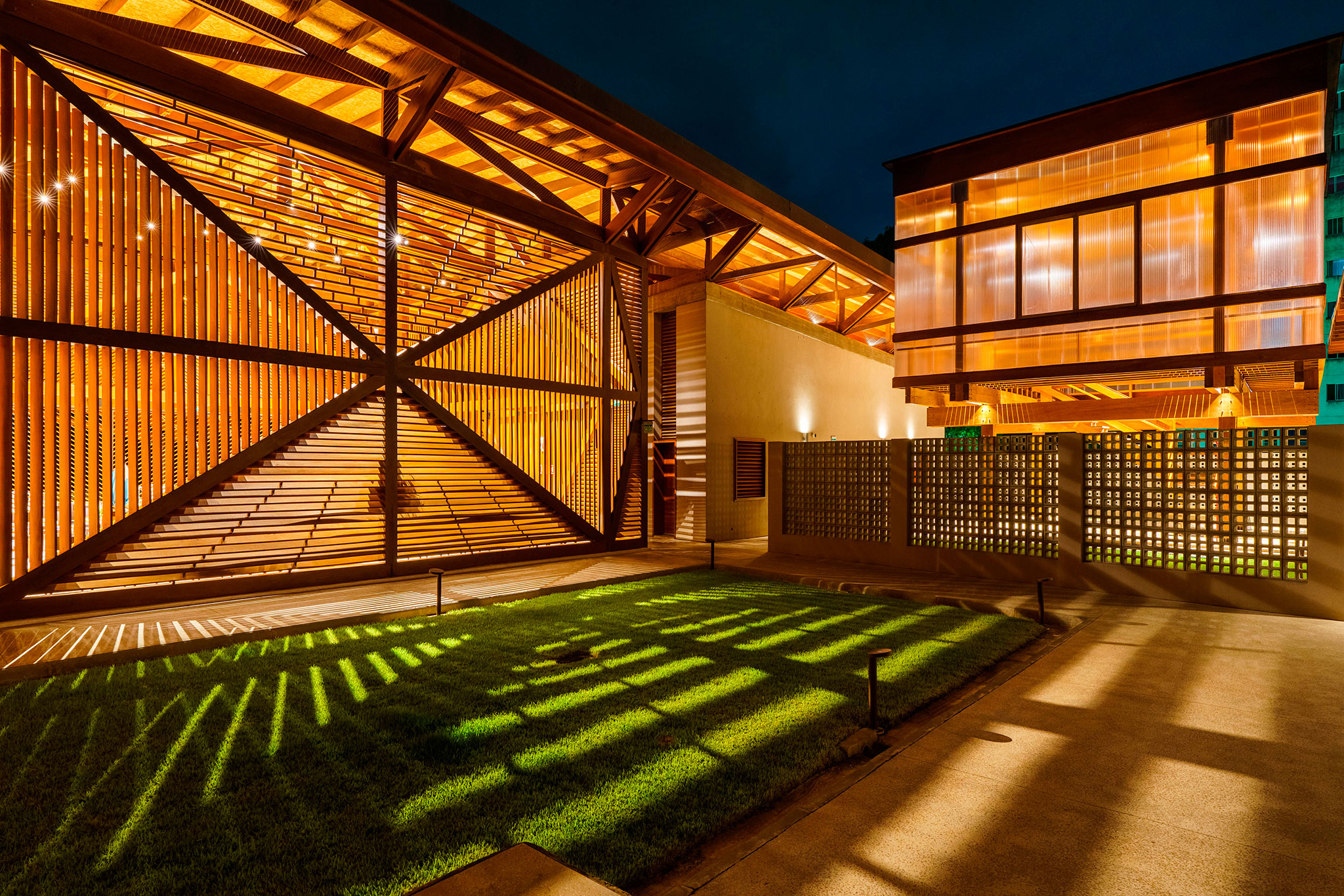

3.3 La iglesia

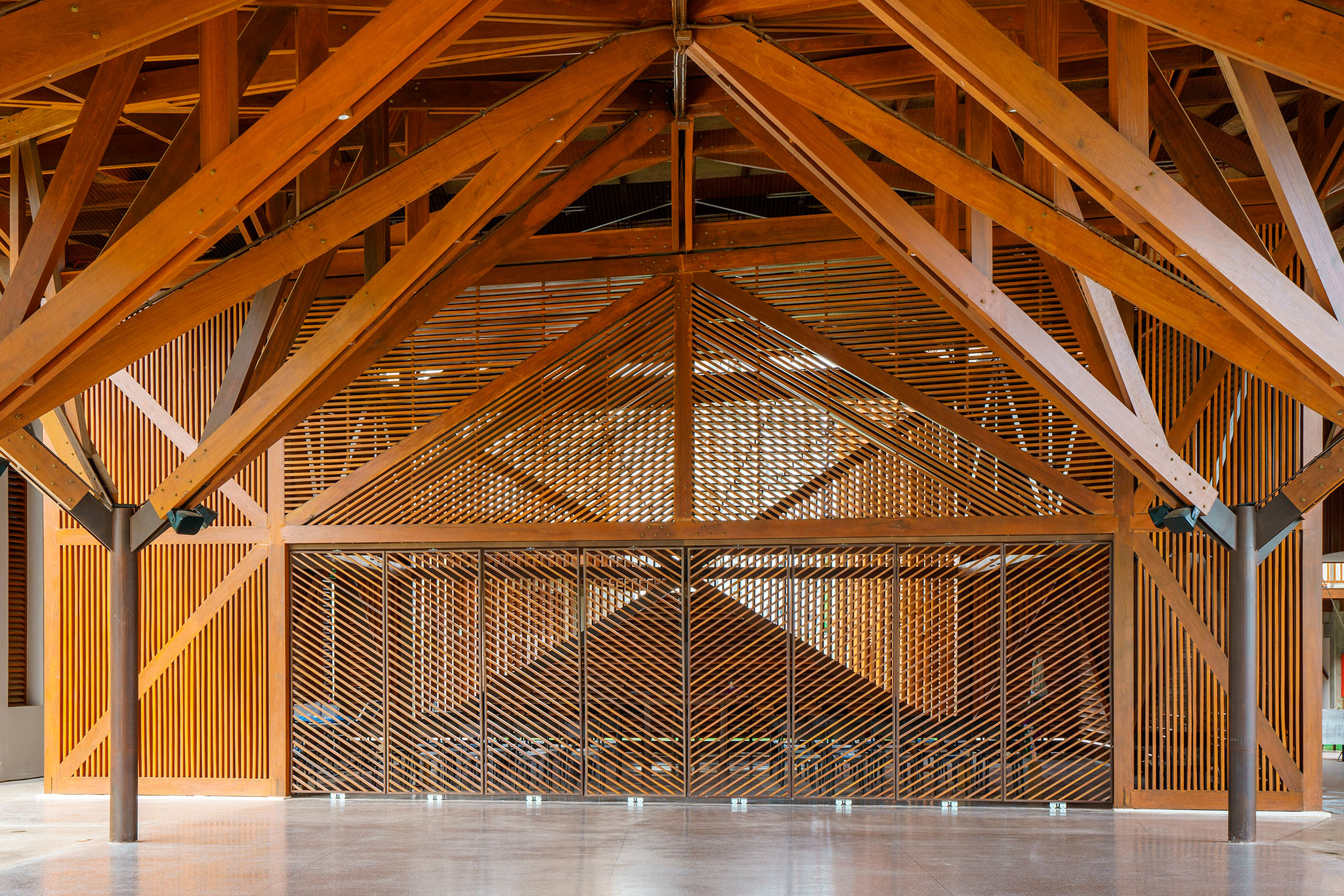

Elemento central de la composición arquitectónica de todo el convento, es uno de los dos edificios junto con la biblioteca íntegramente en madera. El edificio es en sí mismo una estructura que sostiene el techo. Concebida como una viga de celosía tridimensional, la estructura genera una cruz natural en la pared del fondo, que se convierte en el punto focal de toda la iglesia. Los paneles de relleno están realizados con elementos brise-soleil que permiten el paso del aire al interior del edificio y al mismo tiempo preservan su privacidad. En la fachada principal, los paneles pivotantes y correderos permiten que la iglesia se abra a la plaza cubierta que se encuentra frente a ella, ampliando su capacidad y acomodando hasta 500 personas.
Convento de la Fraternidad Franciscana de Betania por Mixtura. Fotografía por Cesare Querci.

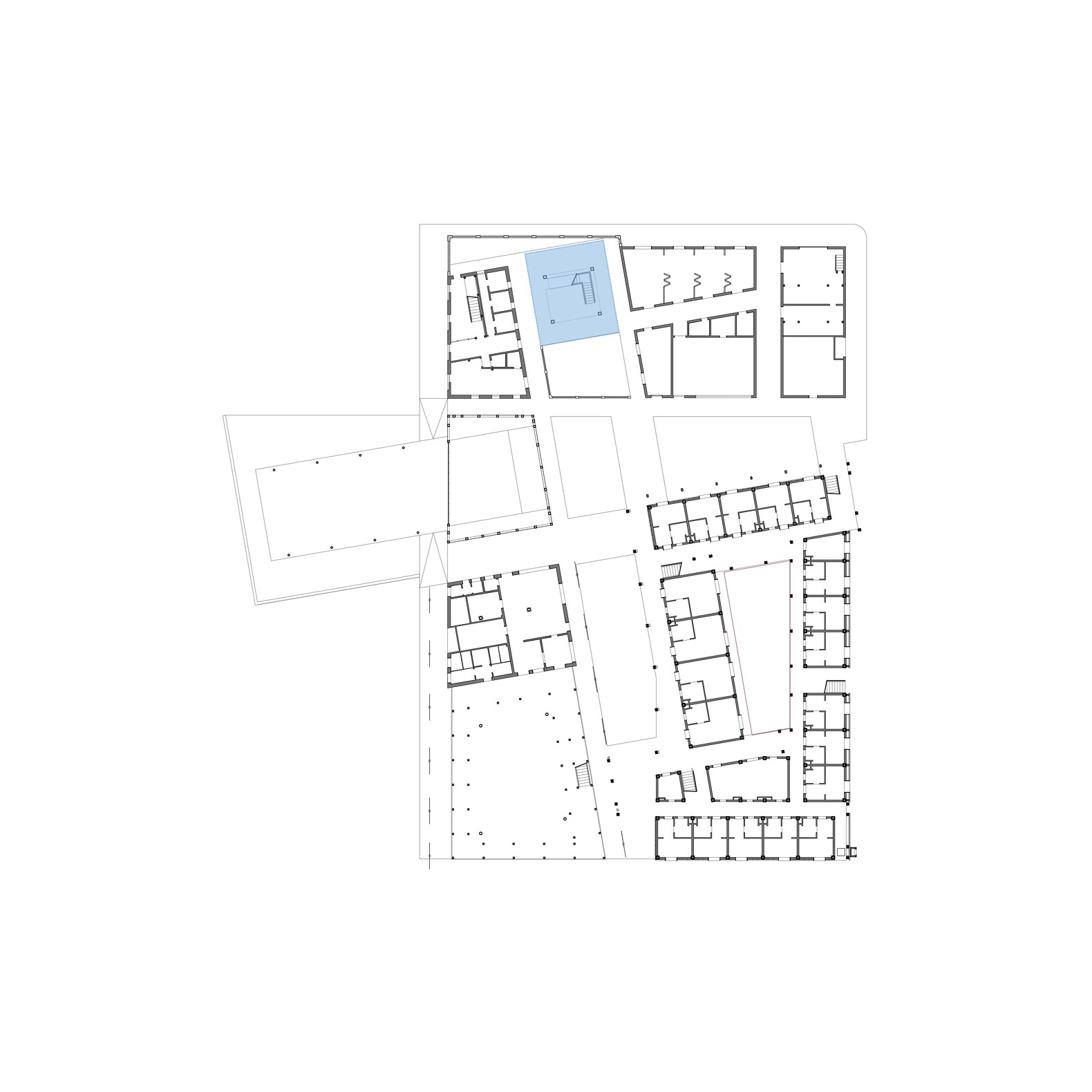

3.4 La biblioteca

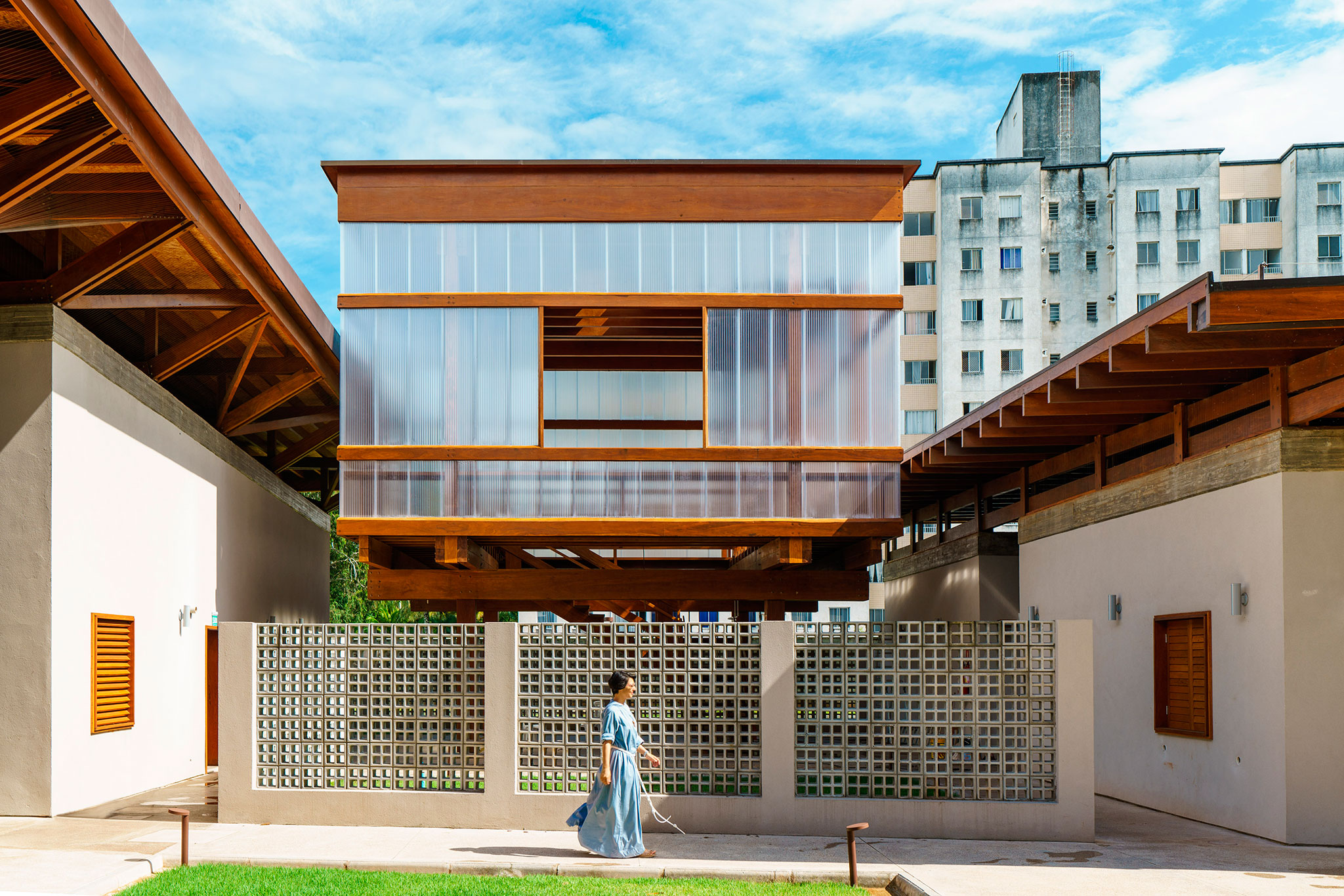

La biblioteca tiene una estructura y conformación autónoma. Sostenida por cuatro pilares de madera de cumarú, está cubierta de policarbonato. Por la noche se convierte en un farol luminoso traslúcido que permite percibir su contenido a través de su transparencia.
3.5 Las salas de estudio y auditorio
Al noreste se encuentran las salas de formación, la sala capitular, los almacenes y el taller. Todas las funciones se albergan en tres volúmenes diferenciados de hormigón armado y mampostería, conectados por una sola cubierta elevada de vigas reticulares de madera.

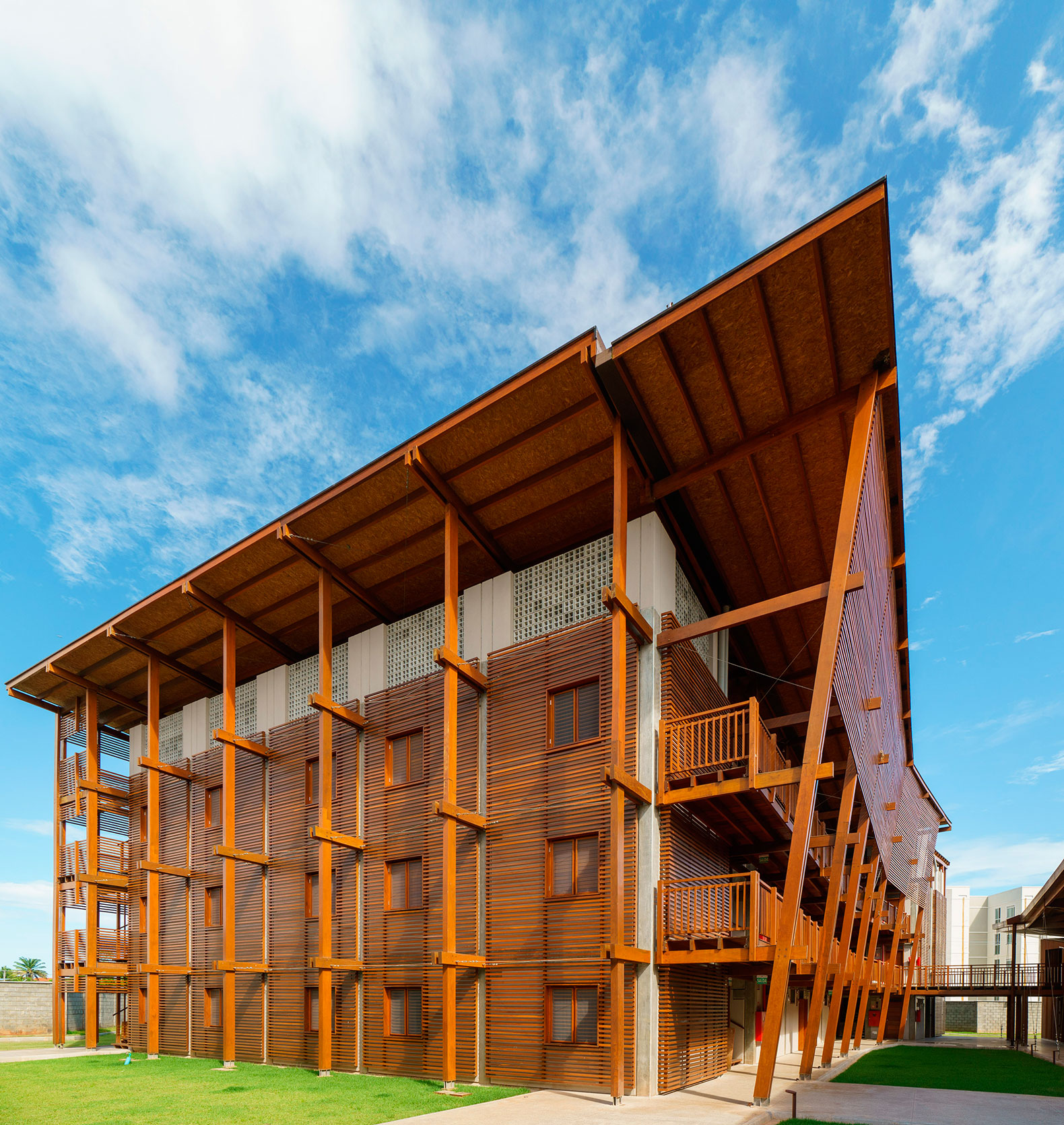

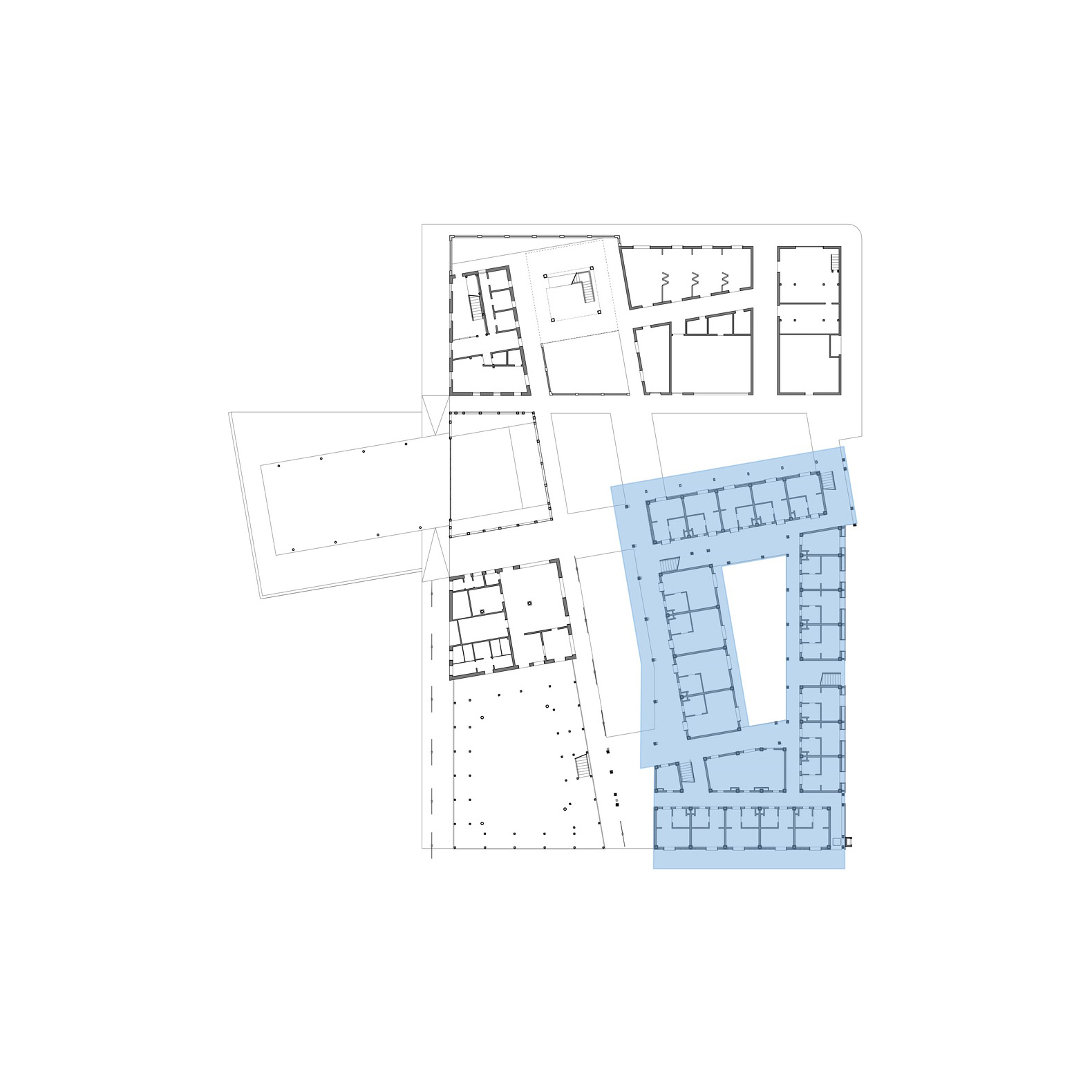

3.6 El edificio de las células

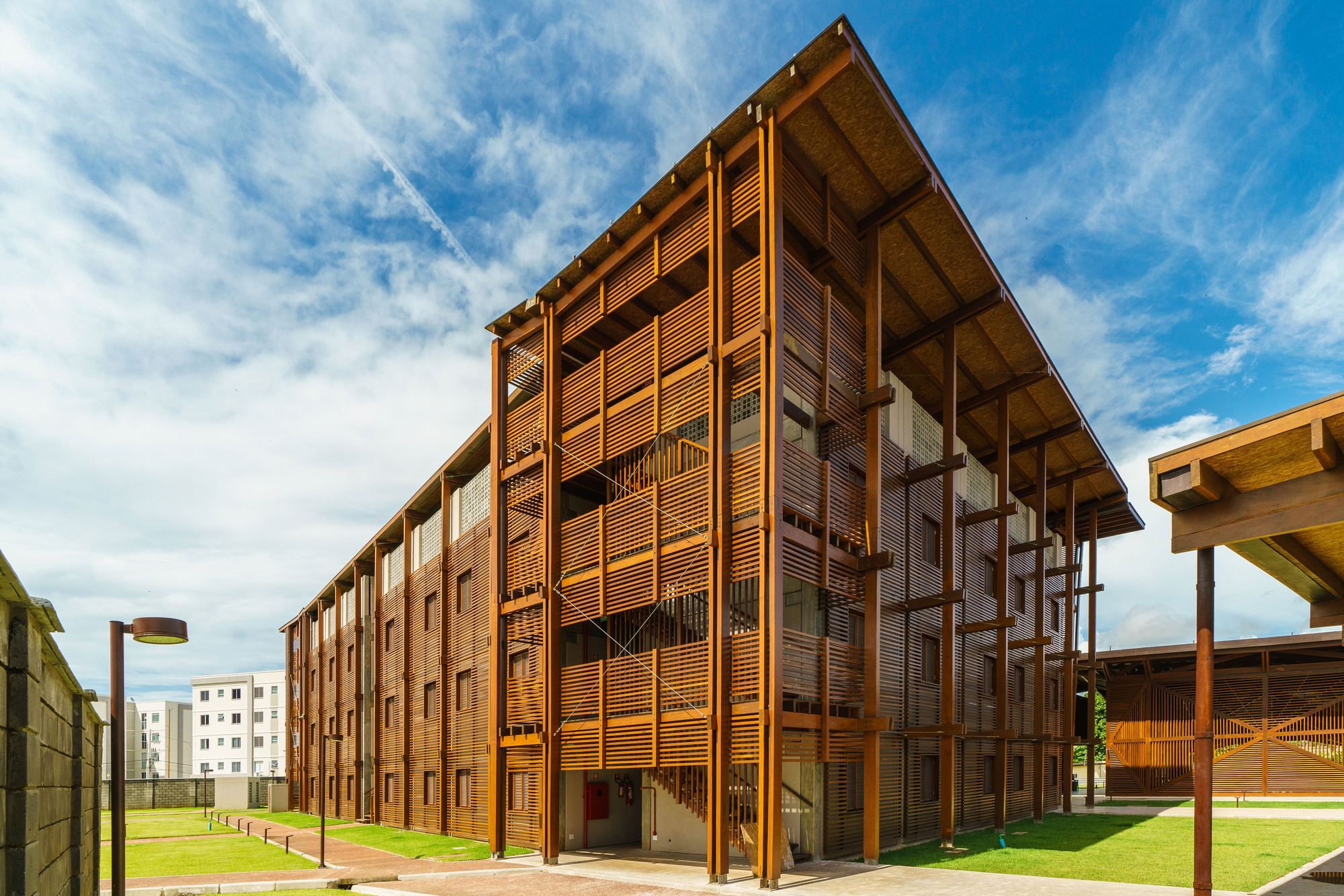

El edificio alberga las celdas de los monjes y las habitaciones de huéspedes de la fraternidad. Construido con elementos prefabricados de hormigón armado, está rodeado por un exoesqueleto de madera que alberga los balcones y los sistemas de sombreado. Los edificios se dividen para permitir la entrada de viento al patio interior y las galerías de distribución. El nivel de las terrazas está rodeado por un perímetro de «cobogo», elementos prefabricados de hormigón, muy utilizados en climas tropicales, útiles para dejar pasar el aire pero al mismo tiempo garantizar la protección de la lluvia y la justa privacidad.
