Cajas industriales para una sinfonía arquitectónica atonal. Amaya Sport Headquarters por Ruiz Esquiroz
24/06/2020.
[Noáin - Pamplona] España
metalocus, VALERIA OZUNA
metalocus, VALERIA OZUNA
El estudio Ruiz Esquiroz ha completado el proyecto de oficina y unidad industrial para la empresa Amaya Sport, ubicado en la zona Industrial de Talluntxe, situado a la entrada de la población de Noáin, en la provincia de Navarra. El polígono donde se emplaza el proyecto cuenta con una estructura muy ordenada, estando señaladas todas las calles y numeradas la mayoría de los pabellones industriales.
Para este proyecto de carácter puramente industrial, se han reutilizado diez contenedores de transporte intermodal de 40 pies conformando arcadas mixtas estructurales de pilares en V y armaduras vierendeel, de esta manera se les da una segunda vida a piezas estructurales manteniendo su capacidad de almacenaje.
Para este proyecto de carácter puramente industrial, se han reutilizado diez contenedores de transporte intermodal de 40 pies conformando arcadas mixtas estructurales de pilares en V y armaduras vierendeel, de esta manera se les da una segunda vida a piezas estructurales manteniendo su capacidad de almacenaje.

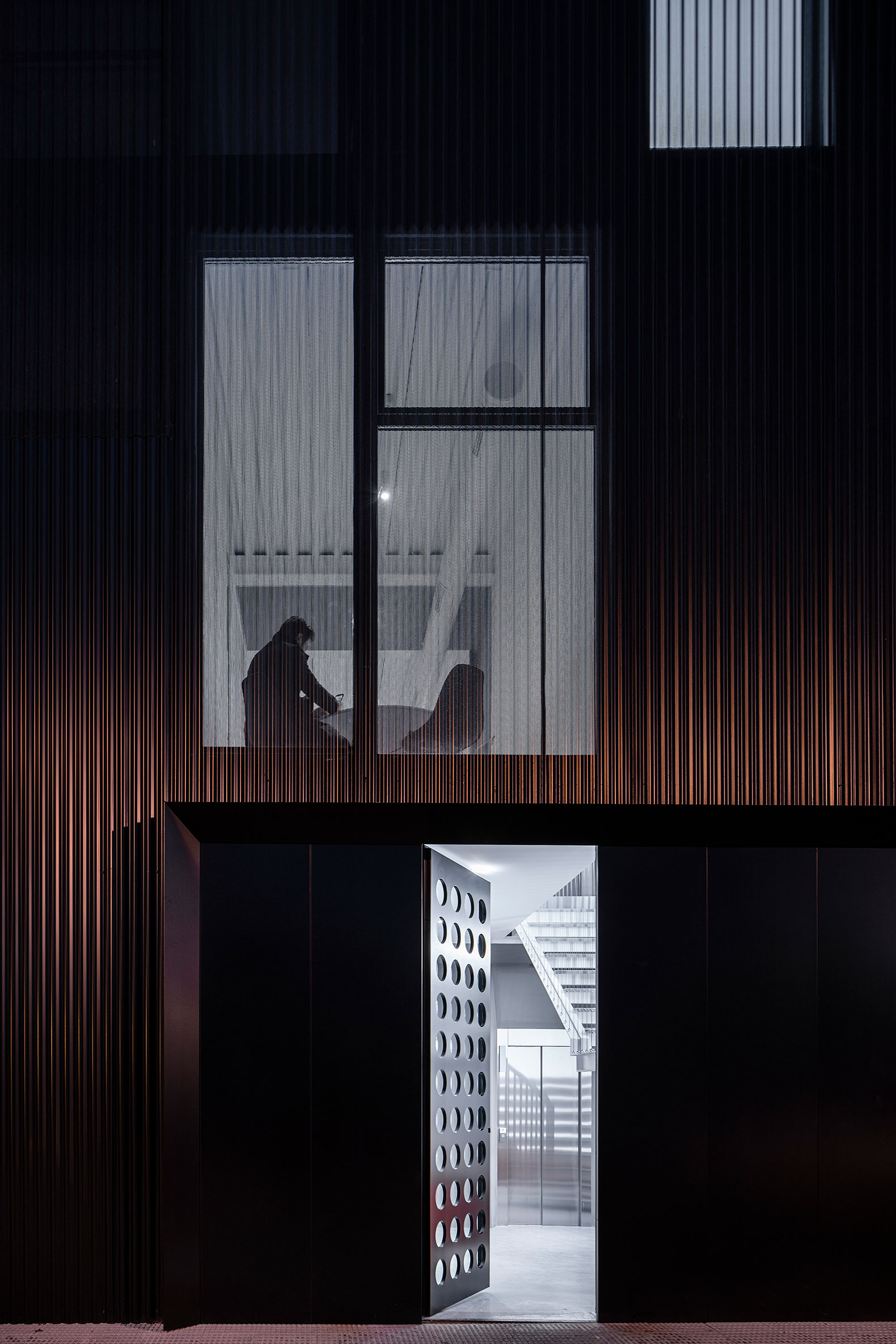

Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Amaya Sport Headquarters por Ruiz Esquiroz. Fotografía por Imagen Subliminal
Plantas y sección. Amaya Sport Headquarters por Ruiz Esquiroz
Axonometría. Amaya Sport Headquarters por Ruiz Esquiroz

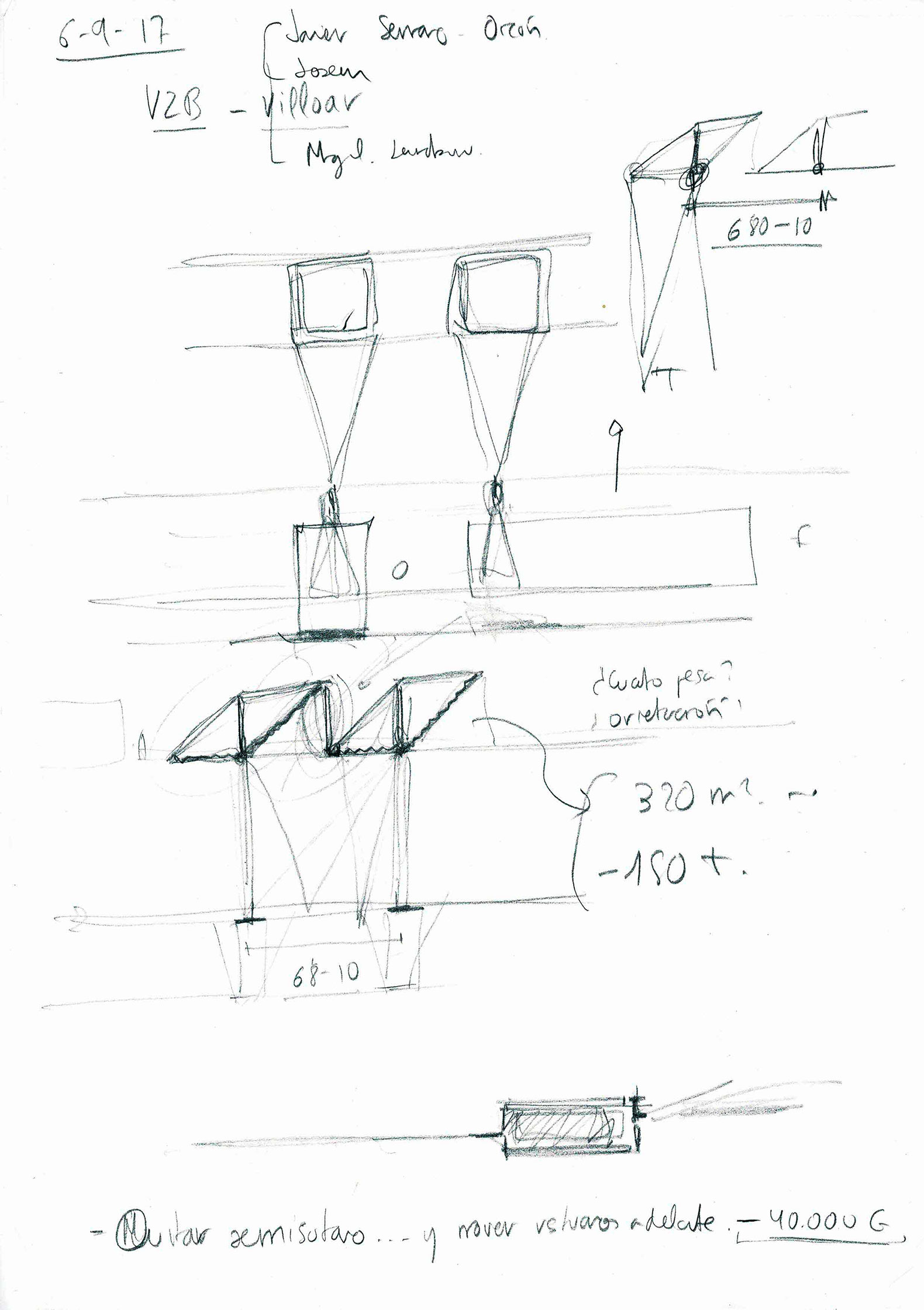

Croquis alzado. Amaya Sport Headquarters por Ruiz Esquiroz
Croquis alzado. Amaya Sport Headquarters por Ruiz Esquiroz
Croquis alzado. Amaya Sport Headquarters por Ruiz Esquiroz
Croquis, sección. Amaya Sport Headquarters por Ruiz Esquiroz
Croquis, acceso. Amaya Sport Headquarters por Ruiz Esquiroz

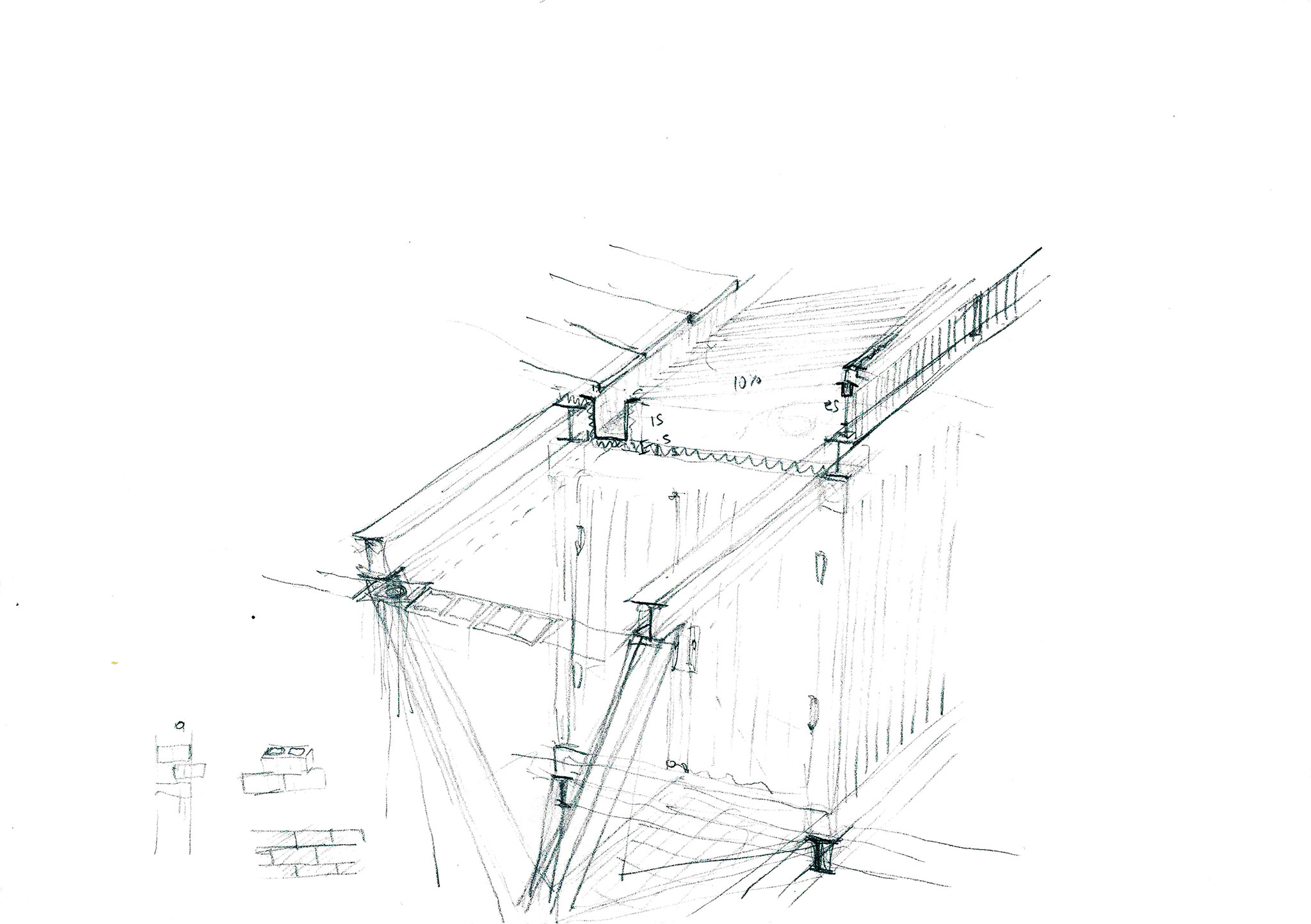

Croquis. Amaya Sport Headquarters por Ruiz Esquiroz
Croquis. Amaya Sport Headquarters por Ruiz Esquiroz
Croquis. Amaya Sport Headquarters por Ruiz Esquiroz
Croquis. Amaya Sport Headquarters por Ruiz Esquiroz
Croquis. Amaya Sport Headquarters por Ruiz Esquiroz
Croquis. Amaya Sport Headquarters por Ruiz Esquiroz
Maqueta. Amaya Sport Headquarters por Ruiz Esquiroz
Maqueta. Amaya Sport Headquarters por Ruiz Esquiroz
Maqueta. Amaya Sport Headquarters por Ruiz Esquiroz
Maqueta. Amaya Sport Headquarters por Ruiz Esquiroz
Maqueta. Amaya Sport Headquarters por Ruiz Esquiroz
Maqueta. Amaya Sport Headquarters por Ruiz Esquiroz
Maqueta. Amaya Sport Headquarters por Ruiz Esquiroz
Maqueta. Amaya Sport Headquarters por Ruiz Esquiroz
El proyecto de 1956,68 m² planteado por Ruiz Esquiroz emplea una "Black Box" que se encaja entre dos naves existentes, consiguiendo así que su dos fachadas se abran hacia este y oeste dando acceso al almacén, las oficinas, muelle de descarga y a una entreplanta lúdica. Por el contrario, se logra un contraste con el espacio interior gracias a la luz blanca propia de este.
La propuesta gira en torno a recuperar propiedades de la construcción propia del sector industrial, esto debido a que se ha trabajado con materiales muy económicos y dimensiones estandarizadas. Estas cualidades se equilibran y con un entorno mas cálido y menos industrial gracias a la abundante luz cenital de la nave.
La propuesta gira en torno a recuperar propiedades de la construcción propia del sector industrial, esto debido a que se ha trabajado con materiales muy económicos y dimensiones estandarizadas. Estas cualidades se equilibran y con un entorno mas cálido y menos industrial gracias a la abundante luz cenital de la nave.
Descripción del proyecto por Ruiz Esquiroz
- Containerización
Desde que en 1966 descargara en Bremen el primer trasatlántico con contenedores intermodales, su crecimiento en el desarrollo del comercio mundial ha sido espectacular. El contenedor es un icono de nuestra sociedad globalizada. Casi todo lo que adquirimos viaja en ellos, ya sea en componentes desmontados o como productos acabados.
Se calcula que hay unos 800 millones de contenedores en la tierra, pero su vida útil para el transporte se estima entre 8 y 10 años, y después surge el problema de qué hacer con ellos. Para fundir un contenedor hacen falta unos 8.000 Kwh, mientras que para reutilizarlo como un elemento constructivo, tan sólo entre 400 a 800 Kwh. ¿Por qué no reutilizarlo en el sector industrial como una pieza estructural manteniendo su capacidad de almacenaje?
- Industrial Black Box
Los polígonos industriales son una sinfonía atonal. Un aparente caos de edificaciones esconde lo que en realidad es un sistema eficiente, que genera una riqueza sustancial en nuestra sociedad. La arquitectura ha cedido este espacio a la ingeniería, e incluso a la autoconstrucción. En respuesta a un contexto hostil, nuestra estrategia es la del disimulo, la de la desaparición del objeto proponiendo una caja negra.

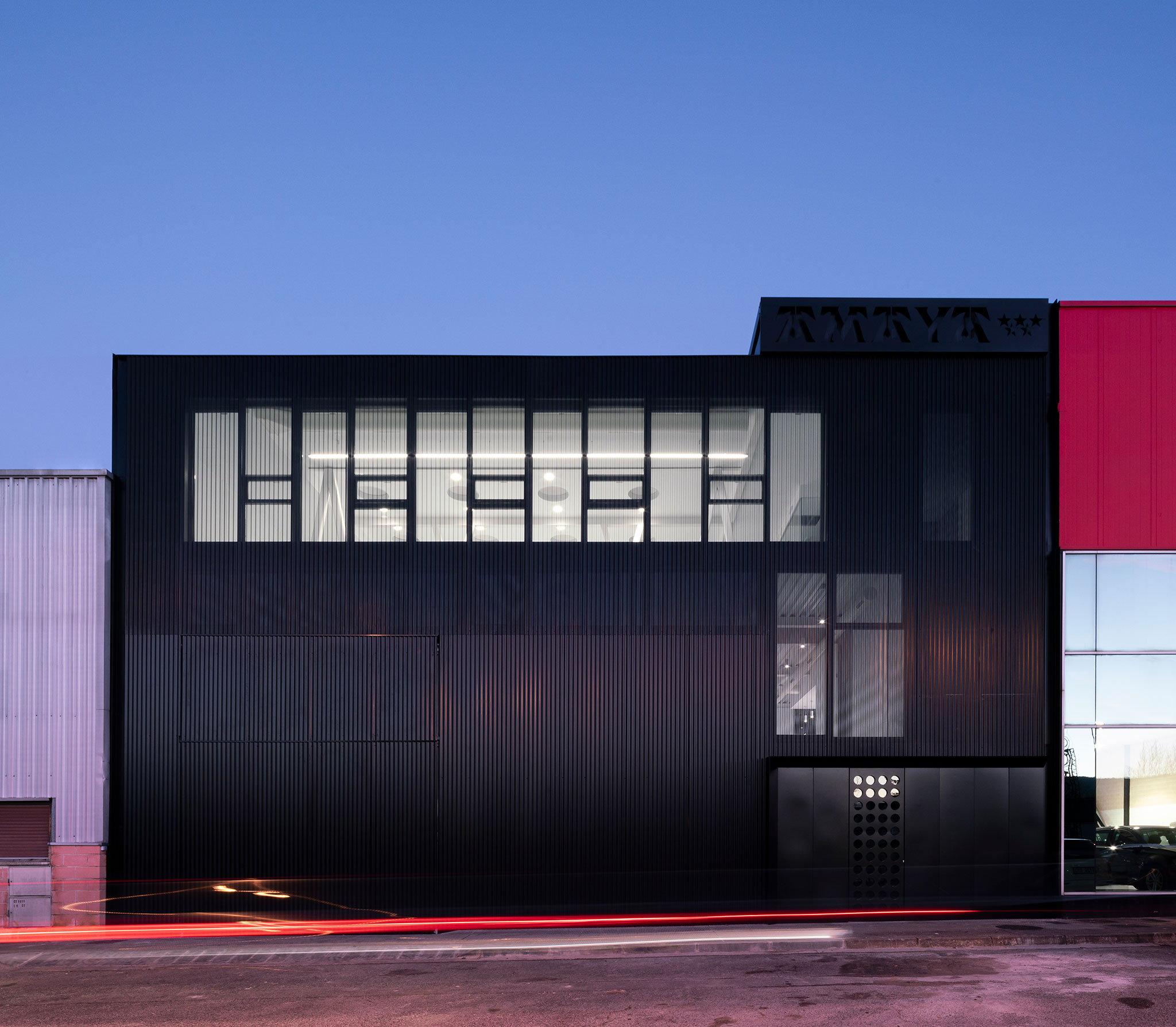

Esta Black Box de 16 x 64 x 10 m3, se encaja entre dos naves existentes en el Polígono Industrial de Talluntxe en Navarra. Sus dos fachadas se abren a este y oeste dando acceso al almacén, las oficinas, a un muelle de descarga y a una entreplanta lúdica.
- Standard White Boxes

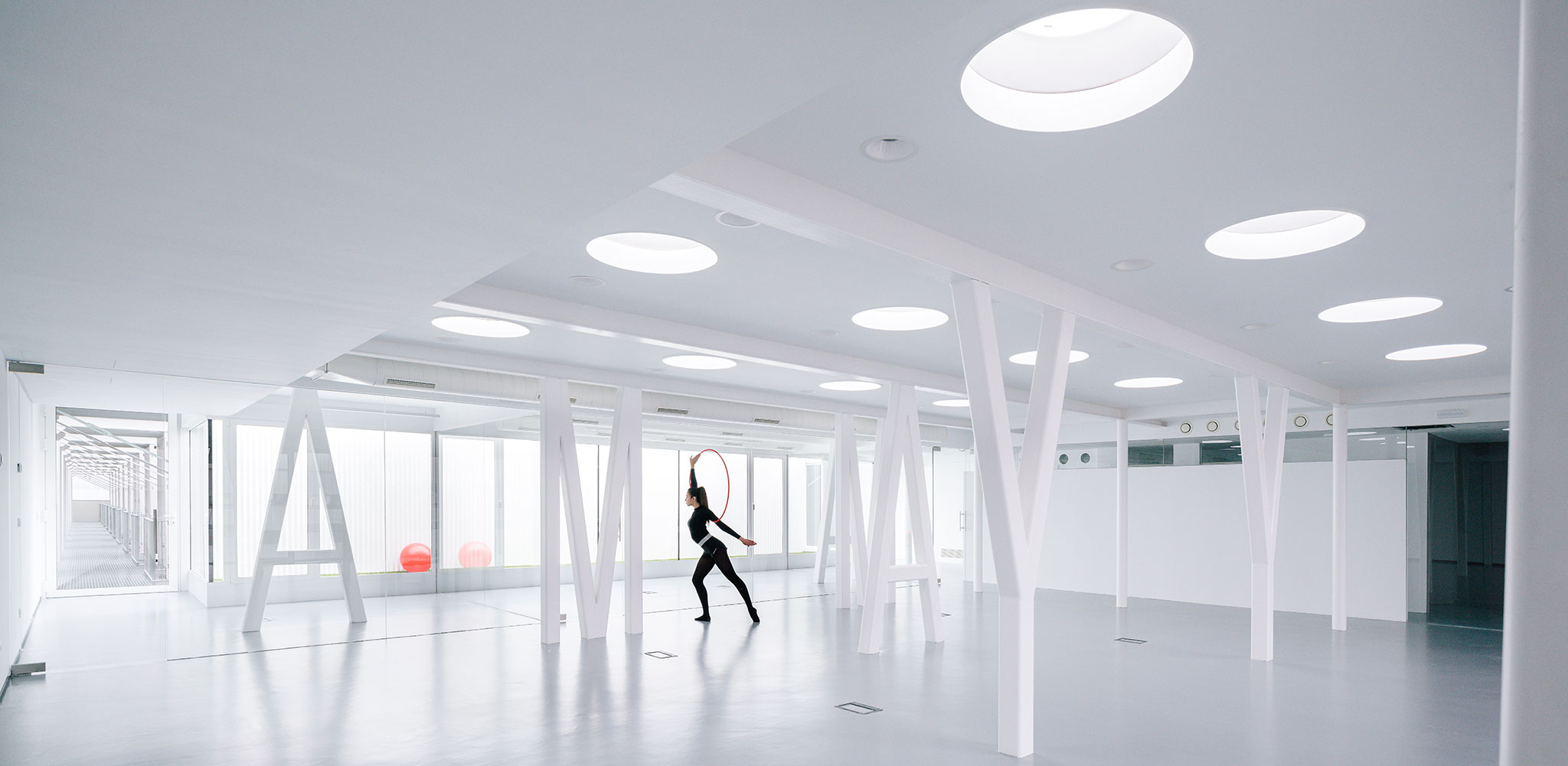

El mutismo lumínico exterior contrasta con la luz blanca del espacio interior. La sección longitudinal reutiliza diez contenedores de 40 pies, conformando la cubierta con unos pórticos estructurales de pilares en V y unas cerchas en vierendeel. Entre estos pórticos se filtra la luz mediante unas bandas de lucernarios translúcidos.
En la fachada oeste se sitúan las oficinas, iluminadas por la fachada y por un patio que continúa el ritmo de los vacíos entre contenedores. También se propone una entreplanta para el descanso de todos los trabajadores, ya sean del almacén o de las oficinas. El espacio de las oficinas se sitúa en primera planta, en una cercha habitada formada por las letras de la empresa (AMAYA).
- Economía Material
En este intento por recuperar algo de terreno en el sector industrial, se ha trabajado con materiales muy económicos y dimensiones estandarizadas. La sobriedad material y la modulación rigurosa puede sentirse en los contenedores reciclados, en las estructuras metálicas, en las juntas del bloque de hormigón o en las grecas y miniondas de los forjados colaborantes y las fachadas. La abundante luz cenital de la nave y las oficinas hace prácticamente innecesario el uso de iluminación artificial durante las horas de día.
Aunque se llenará con estanterías paletizadas, el espacio ha sido disfrutado por gimnastas y patinadores que la empresa deportiva patrocina.
Más información
Arquitectos
Ruiz Esquiroz. Arquitecto. - Josean Ruiz Esquíroz.
Equipo de proyecto
Marta Muñoz, Carlos Beizaga, Enrique Morillo, María Diego.
Colaboradores
Aparejador.- Miguel Larraburu Sorozabal. Ingeniería.- Juan Rey, Angel Trillo. Geotécnico.- GEA estudios geológicos. Asesoría en proyecto y subvención.- Zabala Innovation Consulting.
Cliente
Constructora
KAPANA Obras y Reformas.
Superficie
1956,68 m²
Presupuesto
935.809,16 €
Fechas
2018-2019.
Fabricantes
Estructura.- Carpintería Metálica Áriz. Forjado colaborante y fachada minionda.- Europerfil. Climatización.- Humiclima. Mobiliario.- M40. Cocina.- Lino Alonso.
Localización
Polígono Industrial de Talluntxe, Pamplona, Navarra, España.
Fotografía
Josean RUIZ ESQUIROZ
Josean Ruiz Esquíroz es doctor arquitecto por la ETS de Arquitectura de Madrid. Premio Extraordinario de Doctorado por la Universidad Politécnica de Madrid. Máster en Diseño Arquitectónico Avanzado por la GSAPP de la Universidad de Columbia en Nueva York (LucilleSmyserPrize), gracias a una Beca de La Caixa. Y arquitecto por la ETS de Barcelona.
Actualmente es profesor asociado del Departamento de Proyectos de la ETSAM y Contratado Doctor en la Universidad Francisco de Vitoria en Madrid. Ha sido profesor del Laboratorio de Teoría y Crítica (LAB4) en el Master de Proyectos Arquitectónicos Avanzados de la ETSAM. Profesor invitado en la Buffalo School of Architecture de la State University of New York, SUNY. Y Profesor Asistente en la GSAPP de la Universidad de Columbia.
Trabajó como director de estudios e investigación de la Norman Foster Foundation en Madrid. Forma parte del Grupo de Investigación del Paisaje Cultural de la UPM, GIPC. Ha realizado estancias de investigación en el Avery Hall de Columbia University y el Canadian Center for Architecture CCA.
En el 2011 funda ruizesquirozarquitectos como una oficina de diseño transversal, en un momento en el que la disciplina arquitectónica se replantea profundamente su capacidad para transformar la realidad. En el 2001 crea junto con Nacho Ruiz Allen el estudio zon-e. Su trayectoria profesional ha sido reconocida en múltiples ocasiones a través de premios, exposiciones y más de un centenar de publicaciones.
Actualmente es profesor asociado del Departamento de Proyectos de la ETSAM y Contratado Doctor en la Universidad Francisco de Vitoria en Madrid. Ha sido profesor del Laboratorio de Teoría y Crítica (LAB4) en el Master de Proyectos Arquitectónicos Avanzados de la ETSAM. Profesor invitado en la Buffalo School of Architecture de la State University of New York, SUNY. Y Profesor Asistente en la GSAPP de la Universidad de Columbia.
Trabajó como director de estudios e investigación de la Norman Foster Foundation en Madrid. Forma parte del Grupo de Investigación del Paisaje Cultural de la UPM, GIPC. Ha realizado estancias de investigación en el Avery Hall de Columbia University y el Canadian Center for Architecture CCA.
En el 2011 funda ruizesquirozarquitectos como una oficina de diseño transversal, en un momento en el que la disciplina arquitectónica se replantea profundamente su capacidad para transformar la realidad. En el 2001 crea junto con Nacho Ruiz Allen el estudio zon-e. Su trayectoria profesional ha sido reconocida en múltiples ocasiones a través de premios, exposiciones y más de un centenar de publicaciones.
