La casa Nam, proyectada por CTA, Creative Architects, se construye con el deseo del propietario de conectar su casa con el entorno circundante, en especial la casa de su madre que se encuentra en la parcela continua. La vivienda se divide en tres bloques distintos, dos de los bloques se sitúan en la parte delantera y trasera del terreno, mientras que el tercer bloque actúa de elemento conector entre los otros dos.
La vivienda se centra en un diseño bioclimático, siguiendo 5 estrategias de control climático para lograr el confort térmico. La primera estrategia se centra en un buen aislamiento estructural. Construyendo unos muros con una separación de capas para evitar la transferencia de calor a través de la superficie estructural. La segunda estrategia se basa en utilizar una junta de mortero inclinada.
La tercera estrategia consiste en mejorar la ventilación natural. Debido al uso del vidrio en la vivienda existe un mayor riesgo de producirse el famoso efecto invernadero. Con el fin de evitar este fenómeno se usan puertas y ventanas que incorpora un sistema de persianas en forma de Z. La cuarta estrategia garantiza que el momento en el cual la temperatura alcanza su punto máximo durante el día en la superficie interna de la estructura (techo y pared), no coincida con el tiempo de actividad del propietario. La quinta estrategia busca reducir la temperatura del ambiente, mediante el uso de plantas acuáticas.
Nam house por CTA, Creative Architects. Fotografía por Hiroyuki Oki.
Descripción del proyecto por CTA, Creative Architects
CONTEXTO
Ubicación: el edificio está ubicado en la ciudad de Thu Duc, que se encuentra en la ciudad de Ho Chi Minh, una de las ciudades más grandes de Vietnam. Según algunos estudios científicos recientes, la temperatura de la ciudad es de 8 a 11 grados Celsius más alta en comparación con las áreas rurales con el mismo clima.
Vida: nuestro ciclo de vida diario está formado por 3 estados: trabajo, agotamiento y curación. En este ciclo, la curación a través del entretenimiento, la relajación y el sueño son indispensables para recuperar el equilibrio de nuestro cuerpo después de un día entero de trabajo duro. Pero este ciclo suele verse inhibido por un clima desfavorable que conduce al estrés mental y físico. Este estrés puede generarse por la falta de comodidad en el alojamiento, lo que conduce a una baja eficiencia y puede causar astenia.
Clima: la temperatura de la Tierra está aumentando gradualmente. Como se ha observado, Vietnam ha establecido un récord de temperatura excesiva de 44,1 grados Celsius. De hecho, la temperatura ambiente confortable de nuestro cuerpo es de apenas 24-28 grados Celsius. Además de eso, nuestros cuerpos sudan a 28-32 grados Celsius y sufren un choque térmico por encima de los 32 grados Celsius. Sorprendentemente, en las condiciones climáticas actuales, el récord de temperatura más alto se rompe rápidamente cada pocos años. Además, Thu Duc se encuentra en el clima monzónico tropical con muchas lluvias intensas y días abrasadores durante todo el año.
«Por lo tanto, nuestra mayor preocupación al diseñar arquitectura tropical moderna es el confort climático.»
CONCEPTO

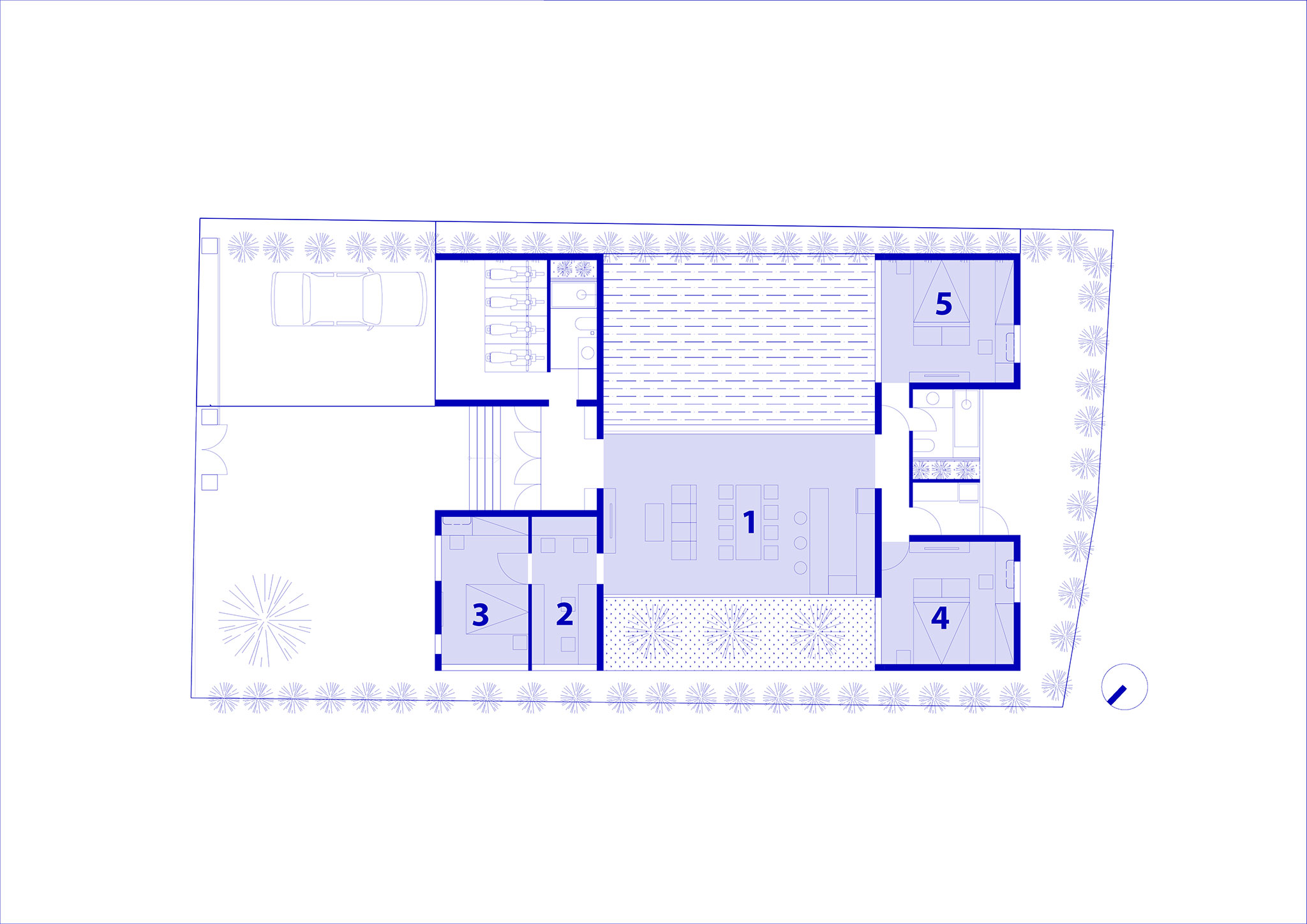

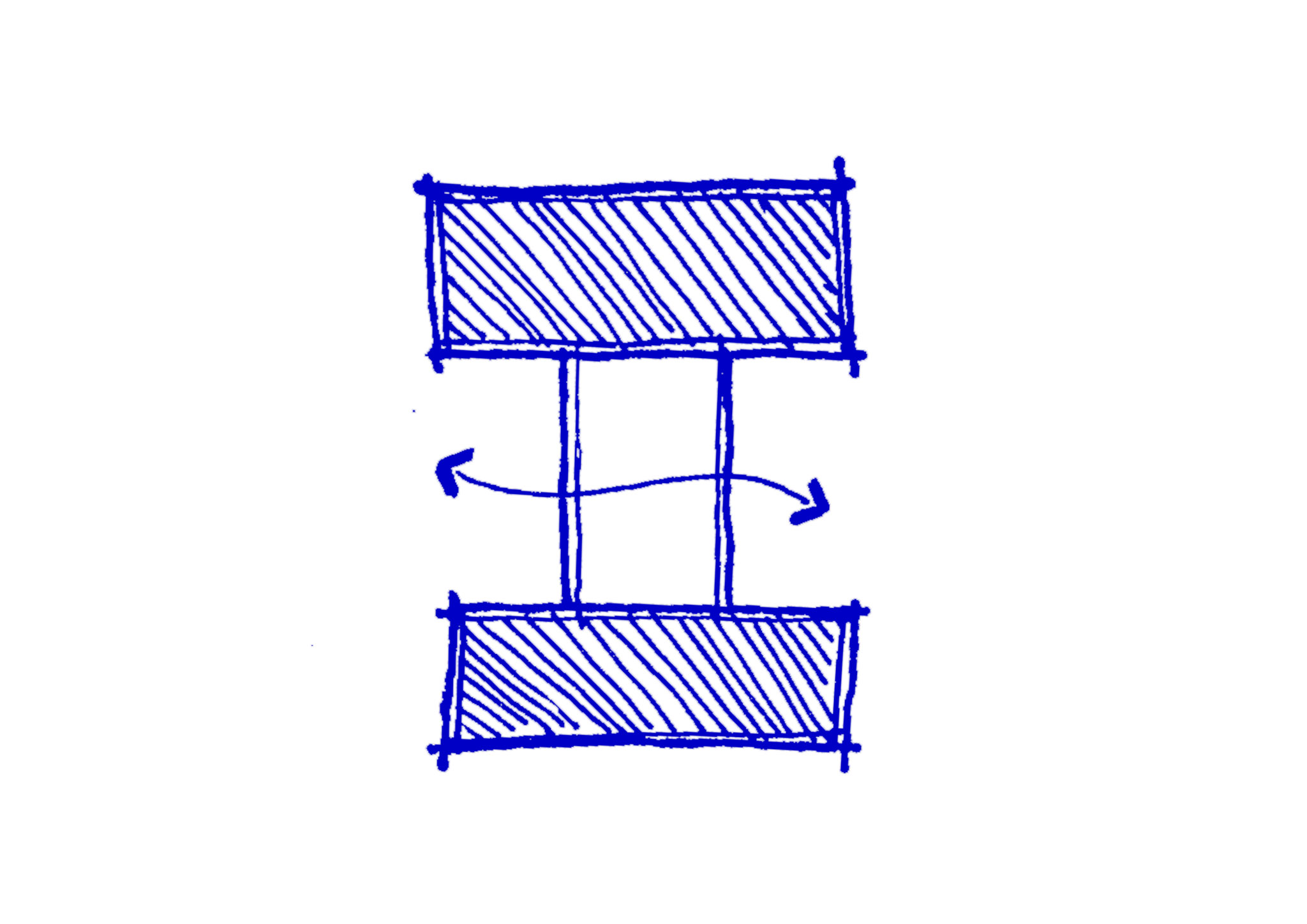

La casa Nam está situada en un callejón menor, donado por sus abuelos a lo largo de muchas generaciones tradicionalmente, por lo que sus vecindarios son parientes cercanos. Para ser más específicos, la casa contigua pertenece a la madre del propietario y el otro terreno adyacente también es propiedad de sus parientes. Por lo tanto, el deseo del propietario es conectar su casa con el entorno circundante, especialmente la casa de su madre. En consecuencia, el proceso de diseño llega a una solución en la que el edificio se dividiría en 3 bloques distintivos, 2 bloques sólidos en la parte delantera y trasera de la casa conectados por un bloque vacío en el medio.

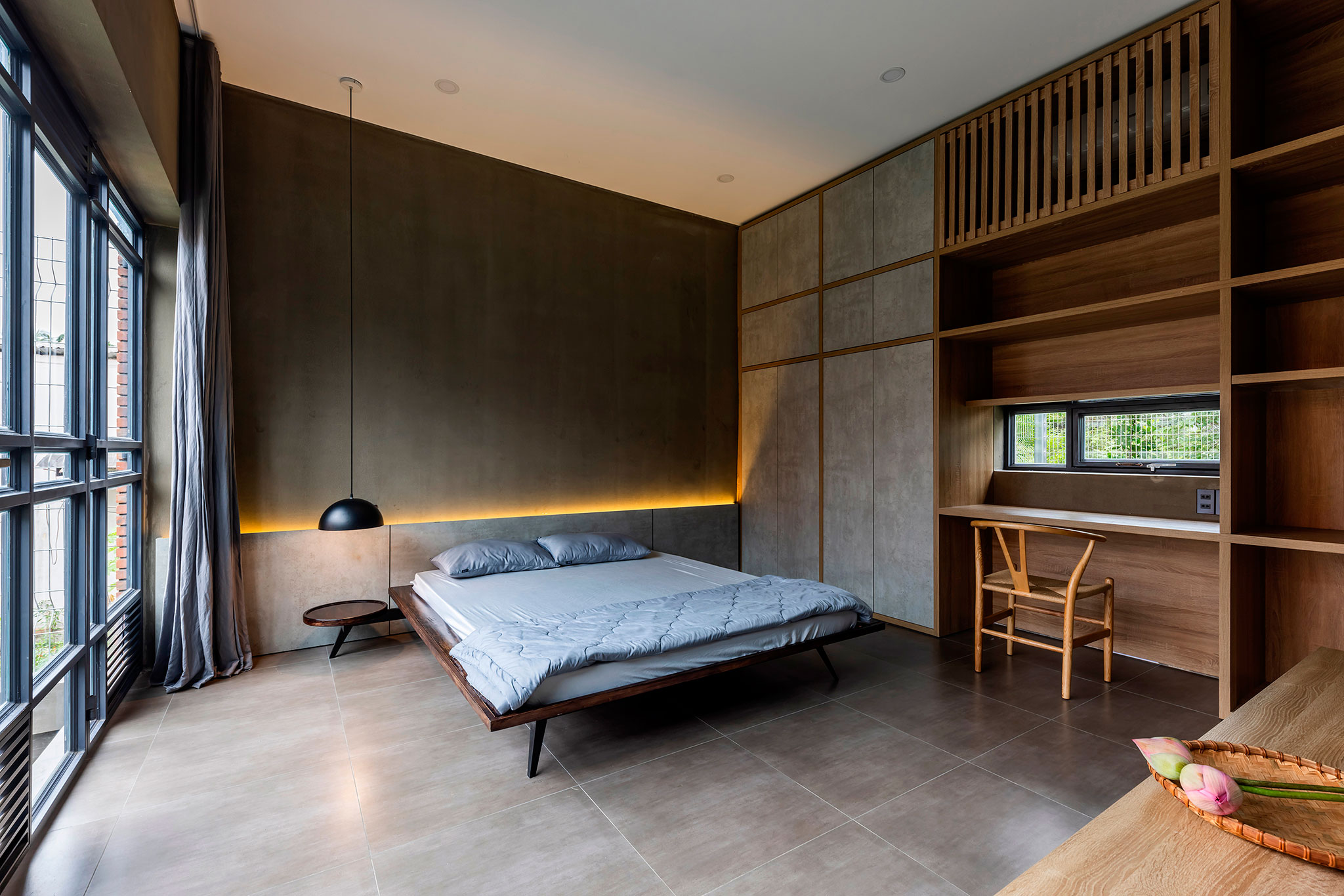

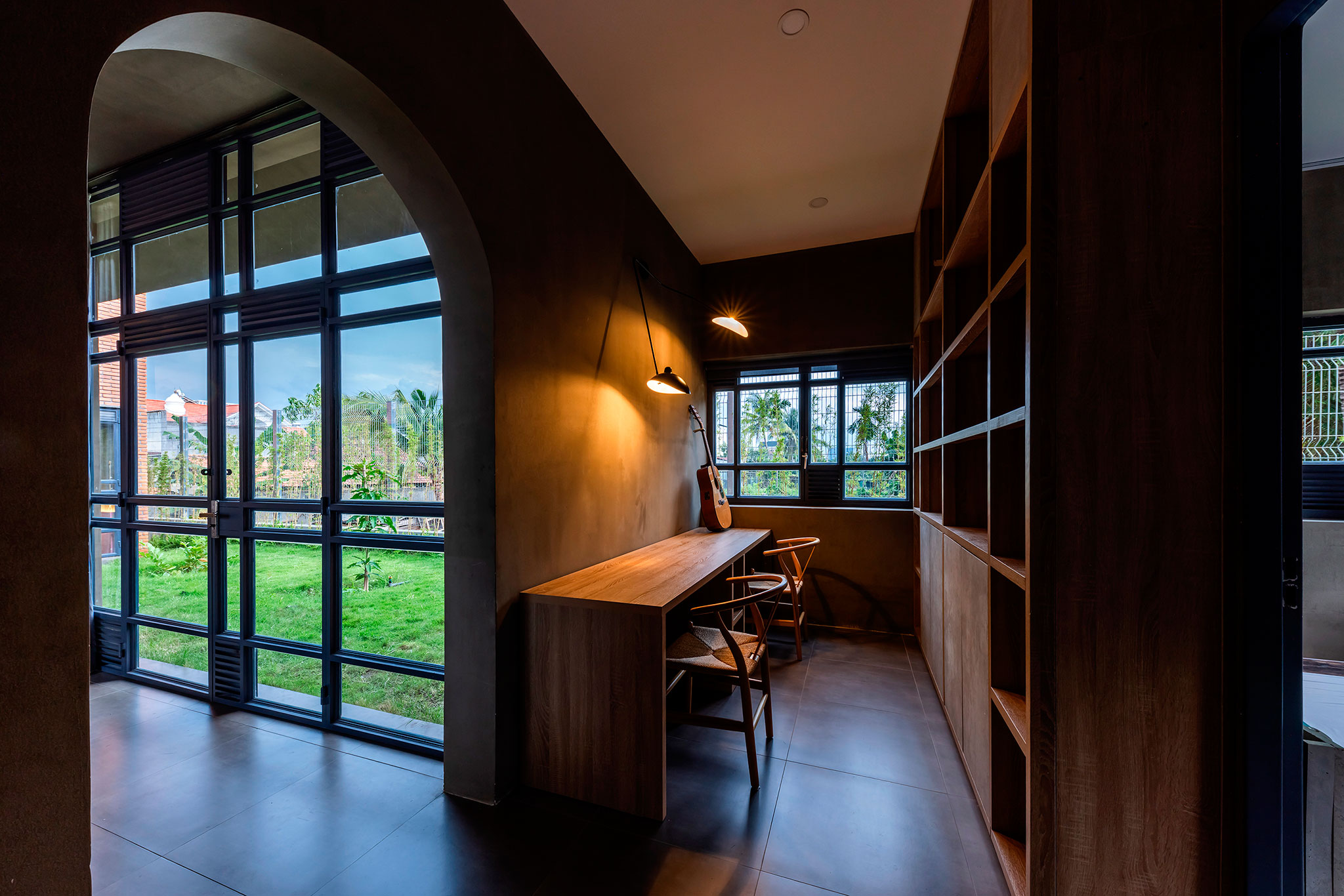

- El bloque delantero está diseñado para garaje, baño, entrada, dormitorio y sala de estudio. Debido a la función de privacidad, este bloque está cubierto principalmente con muros densos.

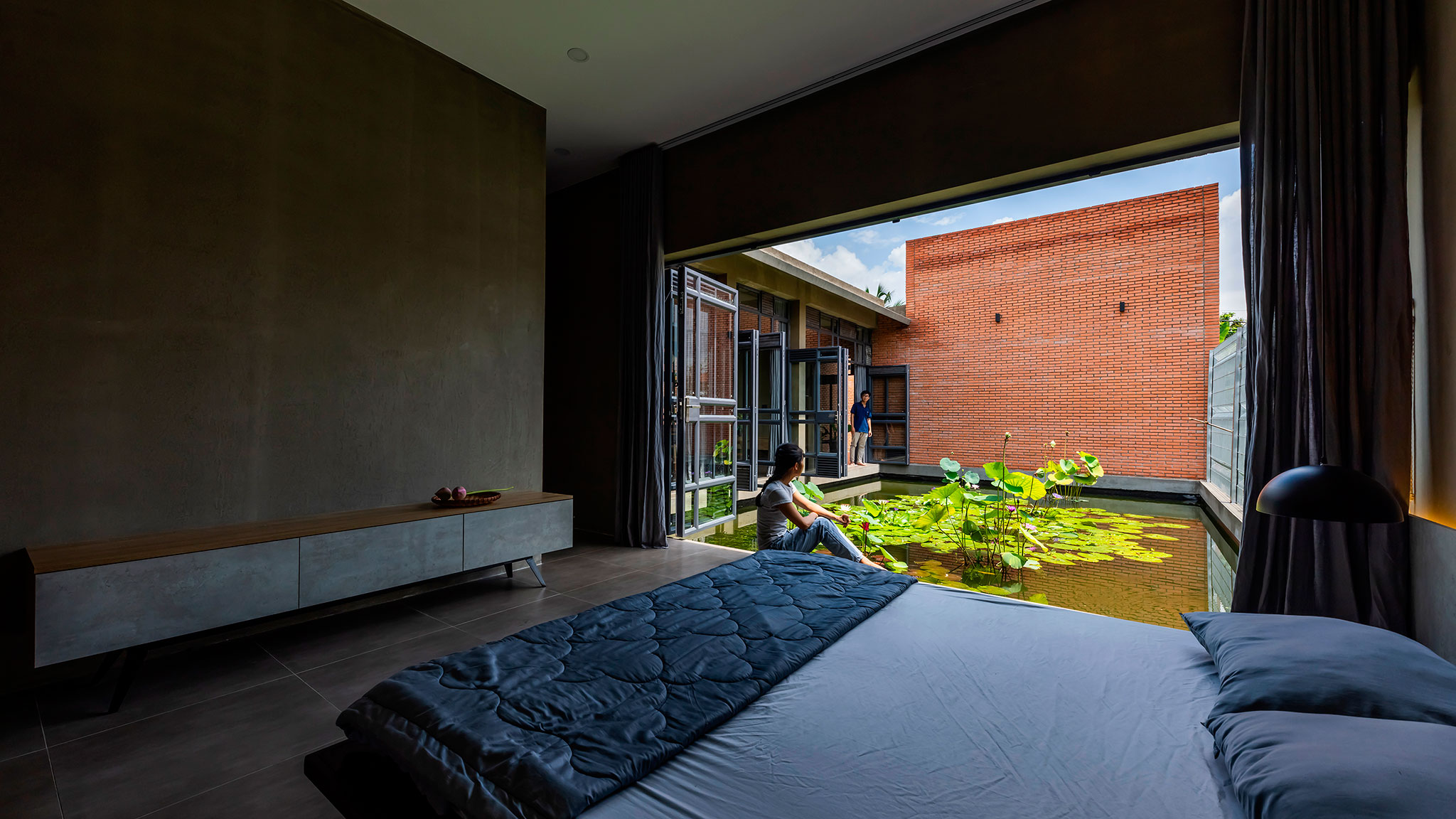

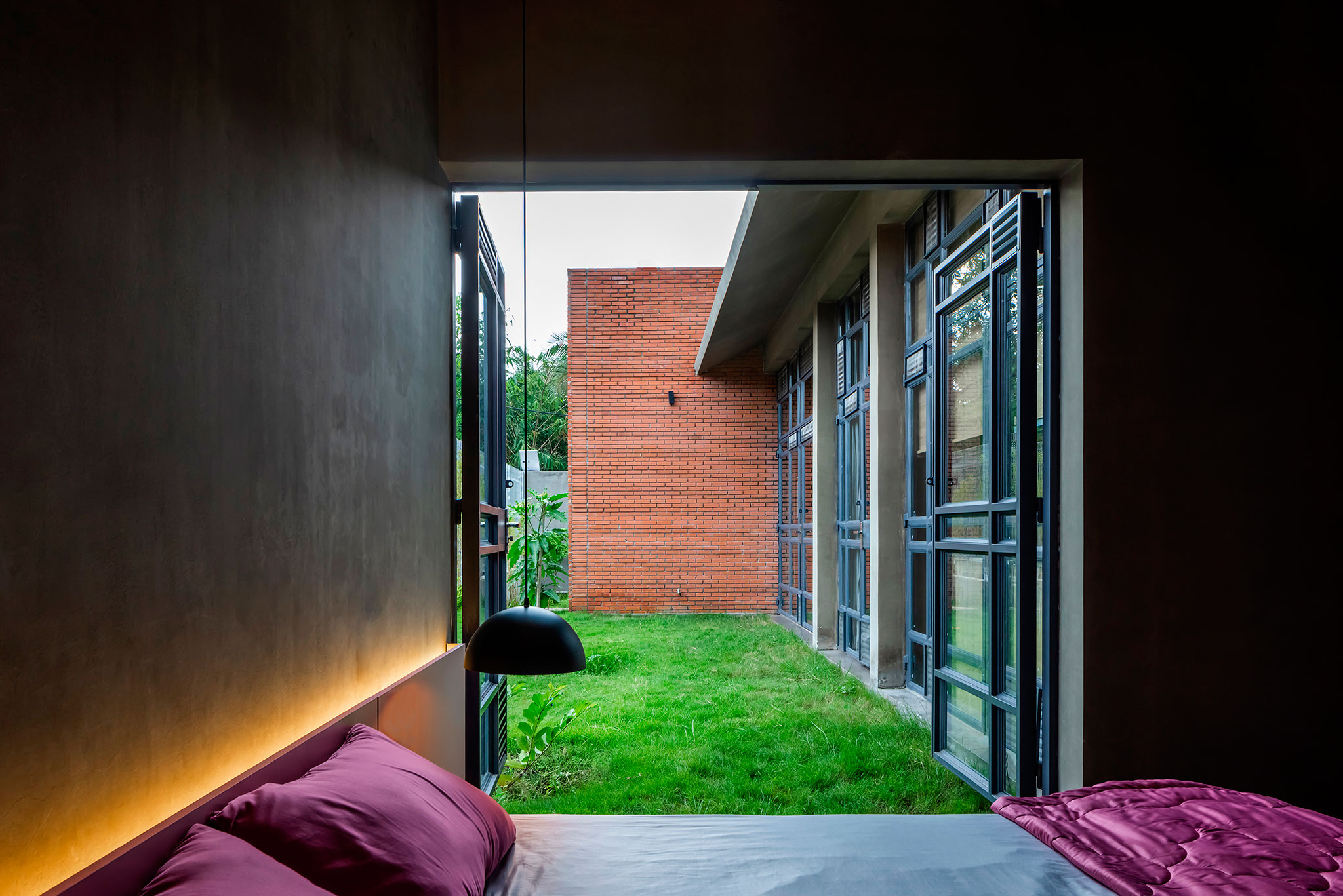

- El bloque trasero está dispuesto para 2 dormitorios, baño y área de lavandería. Estos también son espacios privados, por lo que se decide rodearlo con muros densos.

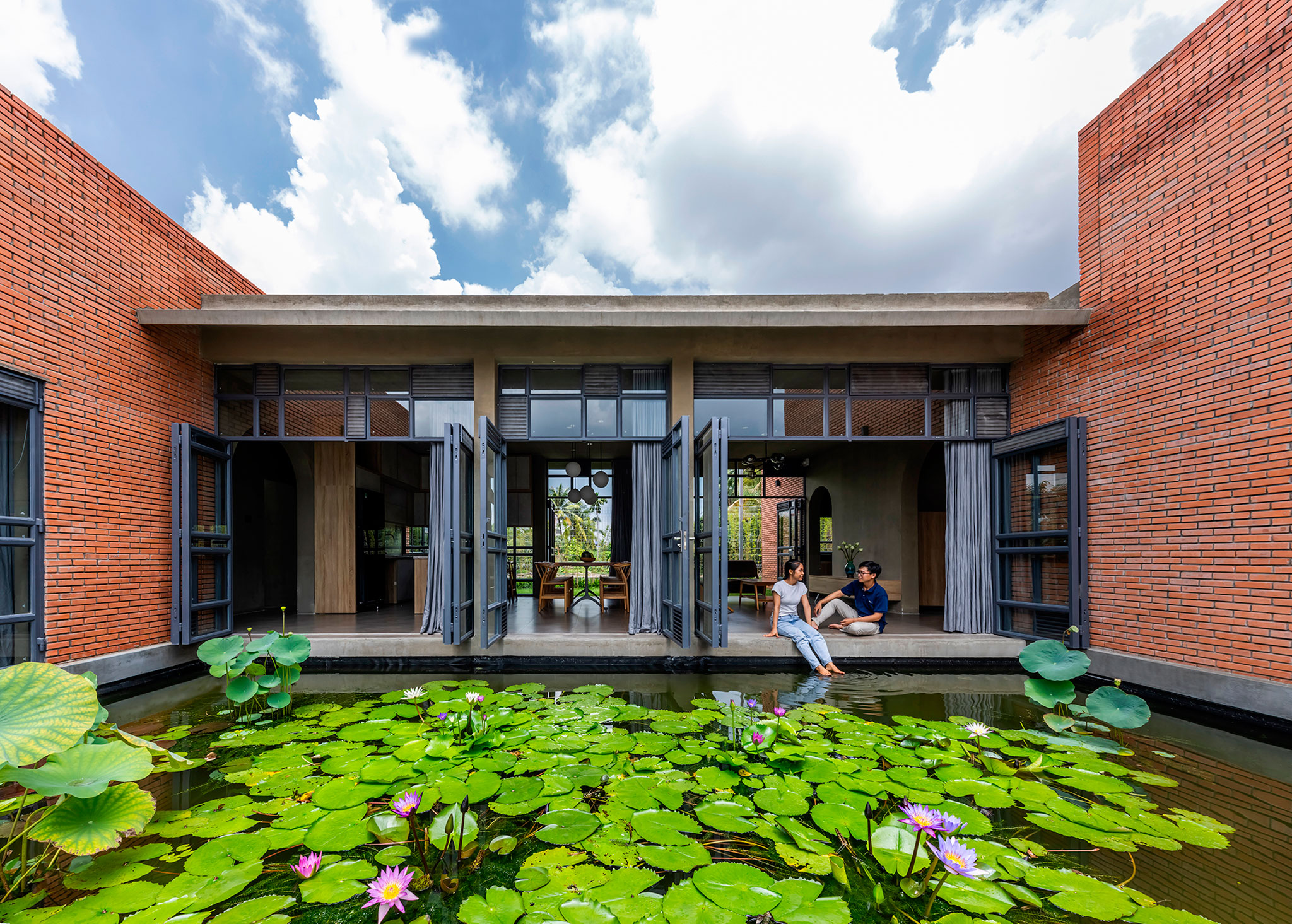

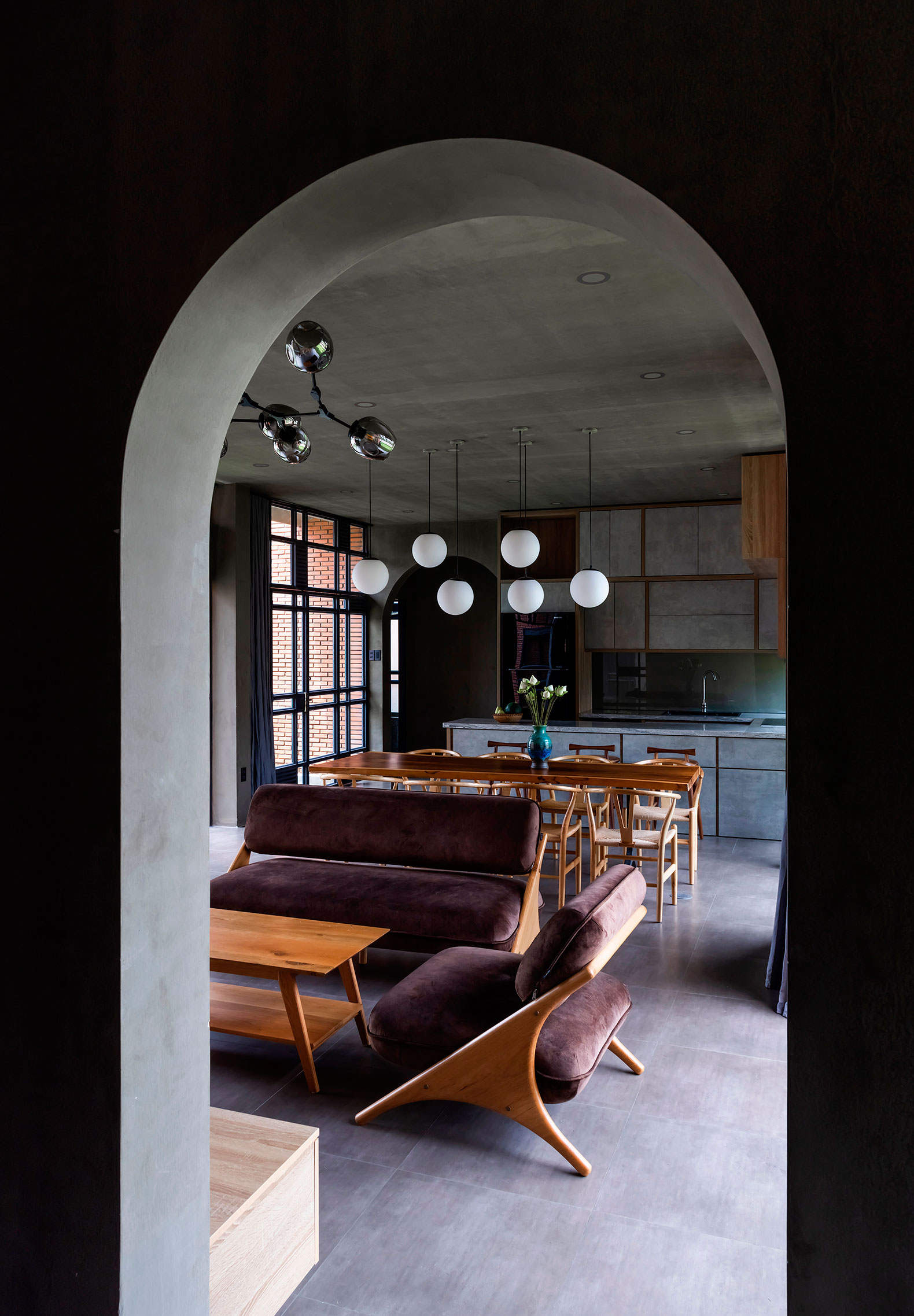

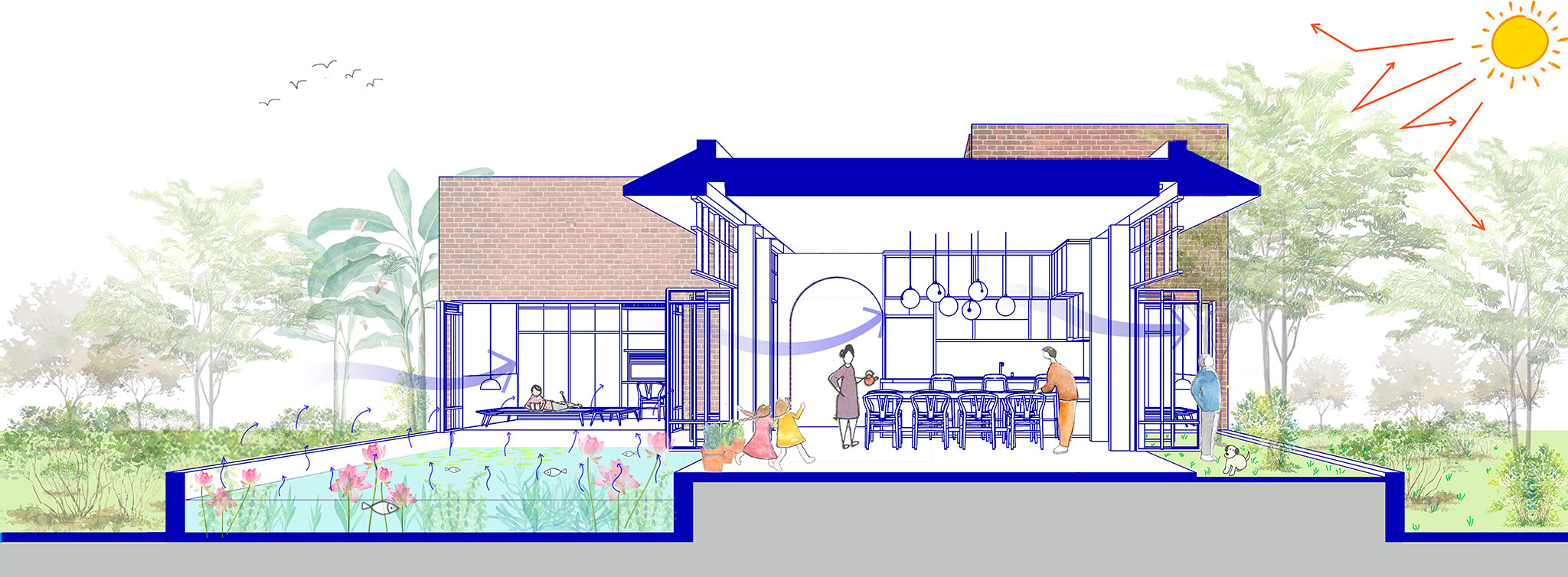

- El bloque del medio está construido para el comedor, este es un espacio abierto creado para conectarse con los elementos naturales y la casa de la madre del propietario. A pesar de que la apertura de ambos lados de la casa induce una gran cantidad de luz solar, los 2 bloques en ambos extremos aparecieron como un refugio que evita que una parte de la luz solar pase de manera efectiva.
SOLUCIONES DE DISEÑO ARQUITECTÓNICO BICLIMÁTICO
5 estrategias de diseño de control climático para lograr el confort térmico en la arquitectura moderna tropical.
1. Aislamiento estructural:
La transferencia de calor a través de la estructura de la casa se puede dividir en 3 etapas:
- En la fase 1, el exterior del edificio recibe calor de la radiación solar o transferencia de calor del entorno circundante.
- En la fase 2, el calor se transfiere de la superficie exterior a la superficie interior por conducción.
- En la fase 3, el calor se transfiere desde la superficie interior a los espacios interiores en forma de convección y radiación térmica.
La solución de separación de capas de pared tiene como objetivo evitar la transferencia de calor a través de la superficie estructural. La capa exterior del edificio está protegida por una pared de 250 mm de espesor, que consta de 3 capas:
- Primera capa: una capa de ladrillo macizo que bloquea la mayor parte del calor de la luz solar. Esta capa tiene la ventaja de resistir al calor, pero la desventaja de retener el calor durante un largo período de tiempo.
- Segunda capa: la capa de aire que separa completamente la pared interior de la pared exterior, que se calienta constantemente por el sol. De este modo, se minimiza la transferencia de calor de la pared exterior a la pared interior.
- Tercera capa: la capa de la pared interior construida con paredes de ladrillo de 4 agujeros. Utilizando la estructura de 4 agujeros huecos, aumenta la capa de colchón de aire reduciendo la transferencia de calor. Para ser más específicos, el calor aparece porque la capa de aire se calienta debido al contacto cercano con la capa de la pared exterior, el aire ayuda a prevenir la transferencia de calor. El aire en sí mismo entra en contacto con la capa de la pared exterior calentada continuamente por la luz solar, produciendose que el propio aire se caliente. Sin embargo, la cantidad de calor transferido es mucho menor que el fenómeno de la conducción de calor directa.
Al pasar a través de tres capas de estructura, el calor del sol se bloquea por completo. Al mismo tiempo, la pared exterior solo tiene 80 mm de espesor y puede liberar calor muy rápidamente cuando se pone el sol.
2. Minimizar la ganancia de calor solar:

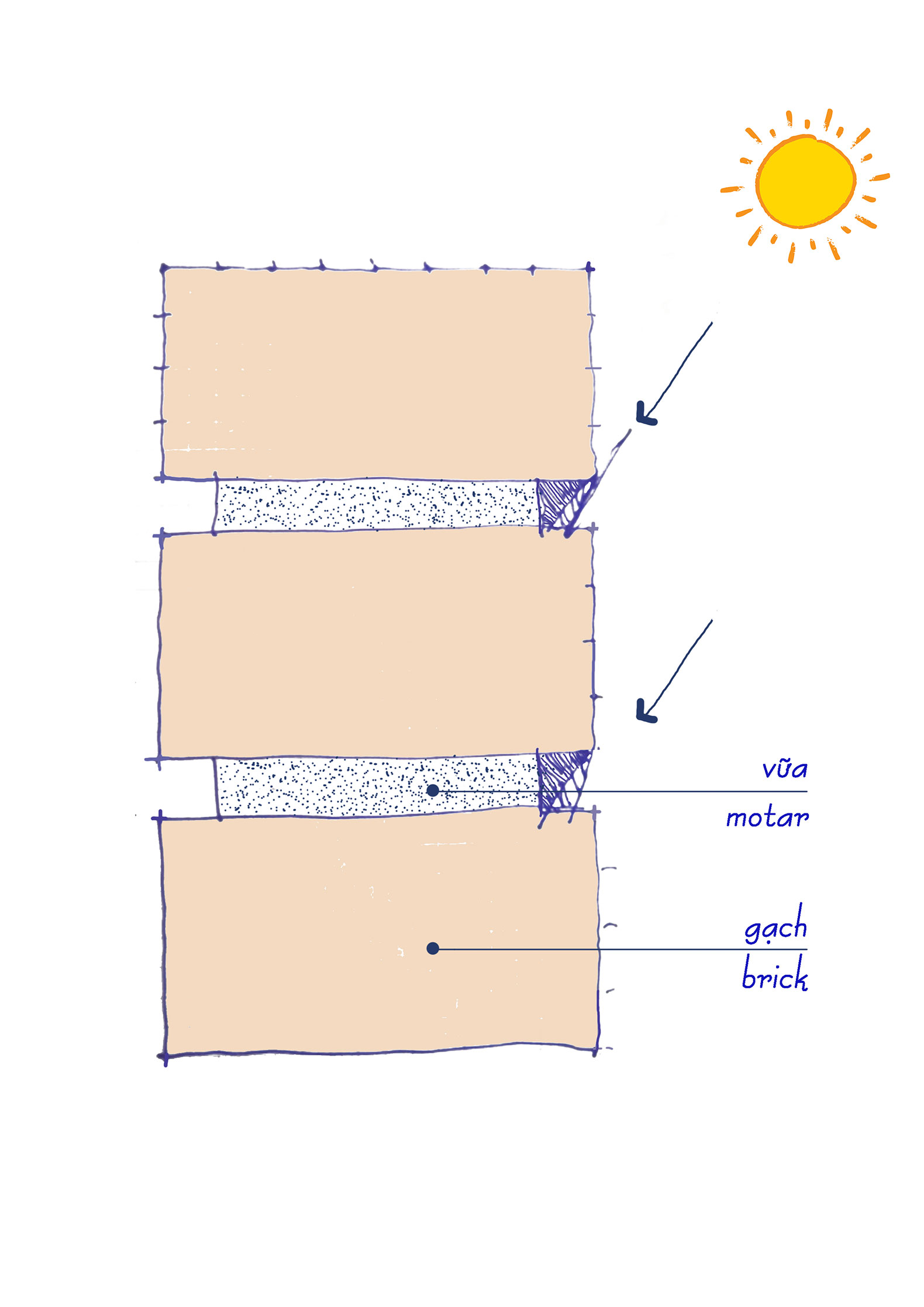

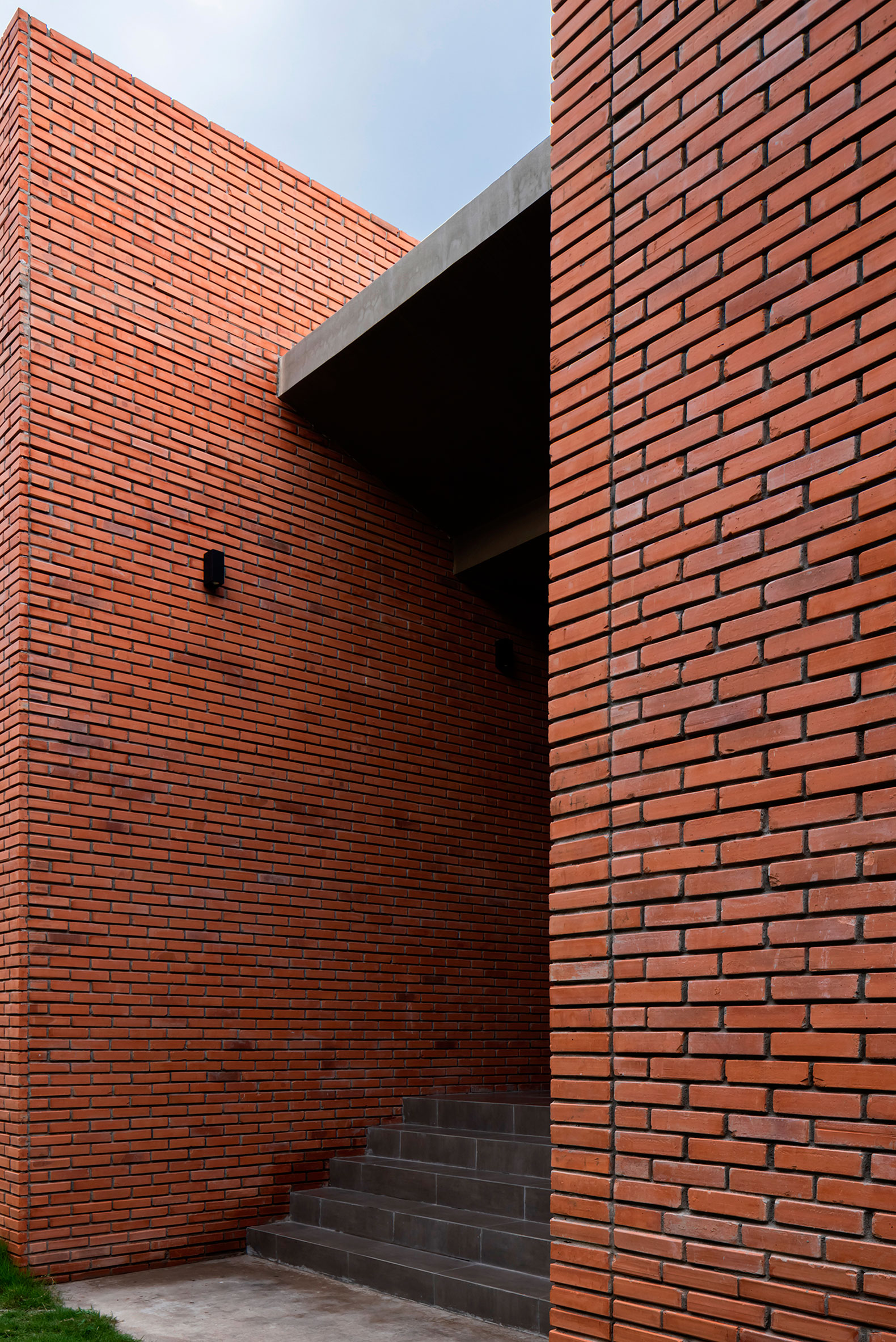

La superficie de la pared exterior es el lugar que recibe la mayor cantidad de luz solar directa en toda la casa. Para disminuir la cantidad de calor que atraviesa la casa, necesitamos reducir esta superficie. La solución para descargar el calor es usar una junta de mortero inclinada. Las paredes exteriores están construidas con ladrillos de tamaño 40 x 80 x 180, estos ladrillos están conectados por una capa de mortero de 10 mm de espesor. Esta capa de mortero se construye 10 mm por debajo de la superficie. Al usar esta técnica de construcción, con varios ángulos de sol, se crea un área de sombra en la superficie de la pared, el área de esta capa de mortero representa el 20% de la superficie total de la pared. Esta junta incorporada puede ayudar a que la pared quede sombreada en un 70-80% de manera efectiva. A veces, pequeños cambios pueden crear un gran avance; este detalle ayudó a que la pared redujera entre un 14 y un 16% del calor irradiado directamente por las paredes.
