Qué es un número gordo.
Los números gordos en el proyecto de estructuras pretenden que el usuario apresurado tenga a mano un recordatorio de métodos sencillos que le puedan ayudar a tener un orden de magnitud de algunos problemas estructurales.
Tener orden de magnitud significa saber si son ocho u ochenta. Por tanto, el número gordo garantiza una aproximación al fenómeno, no un resultado exacto del mismo. Una aproximación en la que el tiempo gastado es cincuenta veces menos que el utilizado en hacer un número más exacto, a cambio de admitir una pequeña desviación del resultado, siempre del lado de la seguridad.
Es peligroso dejarse llevar sólo por las herramientas potentes y oscuras, cálculos por elementos finitos, expresiones a resolver por métodos iterativos, calculadores con pantallas de ocho líneas, porque la maraña de herramientas oculta el verdadero camino de las fuerzas y el sentido de las deformaciones. Los signos pasan de ser una aplicación del sentido común a tener un sentido místico y críptico. El que conoce el fenómeno coge una servilleta de papel y un portaminas; pinta tres fuerzas, suma o divide dos o tres veces y obtiene un resultado que no sólo es muy bueno, sino que será la referencia cualitativa de cualquier otro resultado obtenido con refinadísimos métodos. Se obtiene una primera imagen sencilla de la realidad y explican el fenómeno de forma global, sin detalles. No por ello se desprecian los detalles. Es más, creemos que son muy importantes pero sin ese primer control de la situación, los métodos sofisticados serían peligrosos.
Métodos y Normas.
NO se aplica norma alguna que no sea la física, la estática y el sentido común. Desde ese punto de vista la aplicación es válida para todas las normativas, ACI, Eurocódigo, EHE, BAEL, AASHTO,….
El número gordo encierra un fenómeno físico que no está sometido a avatares normativos ni geográficos. Los números gordos solo tienen en cuenta las variables más influyentes en el fenómeno y desprecian las que influyen poco (llamémoslas adornos, finuras,…). Eliminando los “adornos” el fenómeno limpio, desnudo, se entiende mejor y se simplifican los datos a:
• En flexión influye poco el ancho de la sección y la calidad del hormigón. Por ello en la fórmula de cálculo de la armadura solo se utiliza el canto y la calidad del acero.
• La resistencia a cortante del hormigón es más o menos 0,5 MPa y no se tiene en cuenta la armadura de tracción, que el EC2 considera.
• La armadura de la zapata se calcula en su sección central por lo que no es necesario saber las dimensiones del pilar que arranca.
El libro y la app.
Esta app nace al calor del libro homónimo “números gordos en el proyecto de estructuras” escrito por varios autores con una idea original de Juan Carlos Arroyo.
El libro se editó en otoño de 2001 y en estos doce años ha sido el libro más vendido en español de este tema (más de cuarenta mil ejemplares).
La aplicación (de momento para IOS y en breve para Android y en inglés) cuenta con un total de 23 aplicaciones coincidentes con algunas (no todas) las fichas del libro.

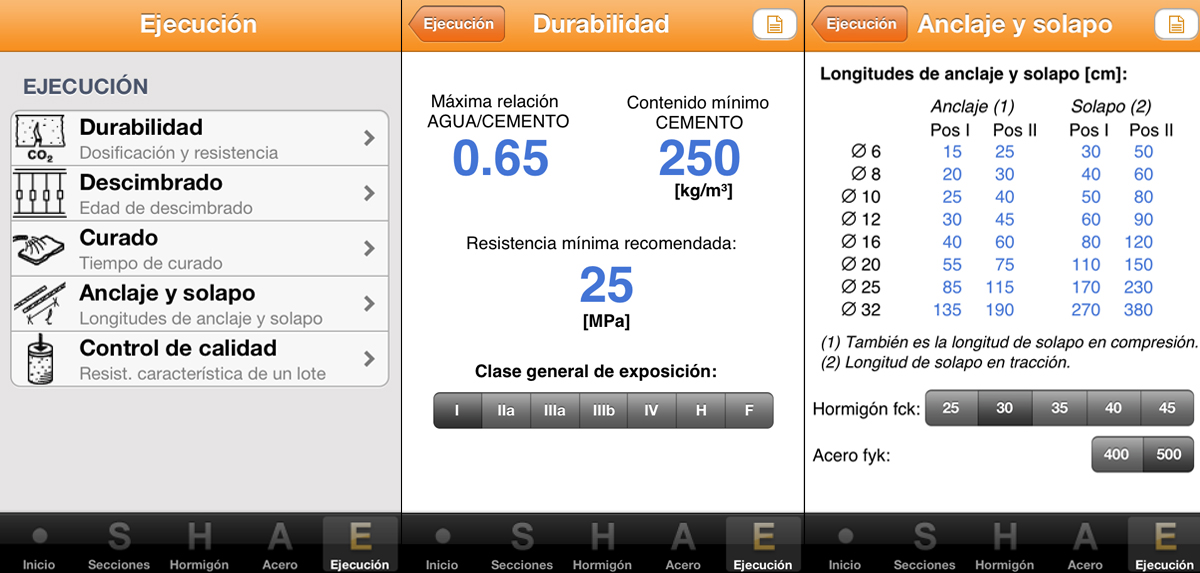

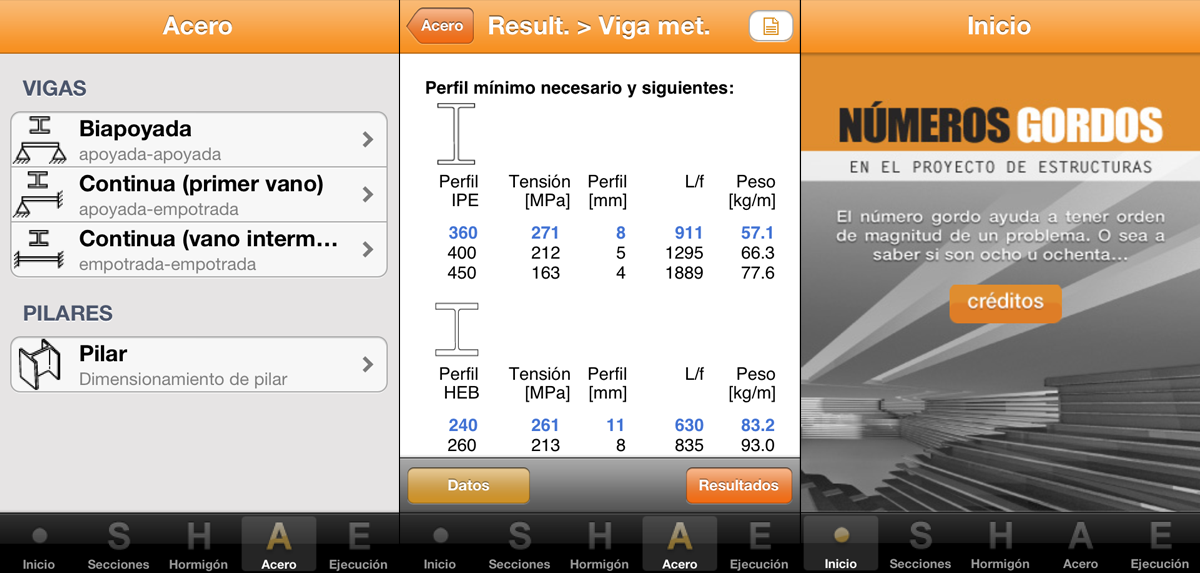

La app se organiza en cuatro temas: Secciones, Hormigón, Acero y Ejecución, dentro de los cuales se desarrollan aplicaciones de elementos estructurales típicos, zapatas, vigas, muros, flechas, punzonamiento, curado, descombrado…
